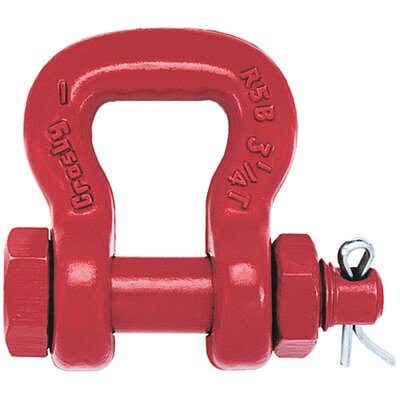

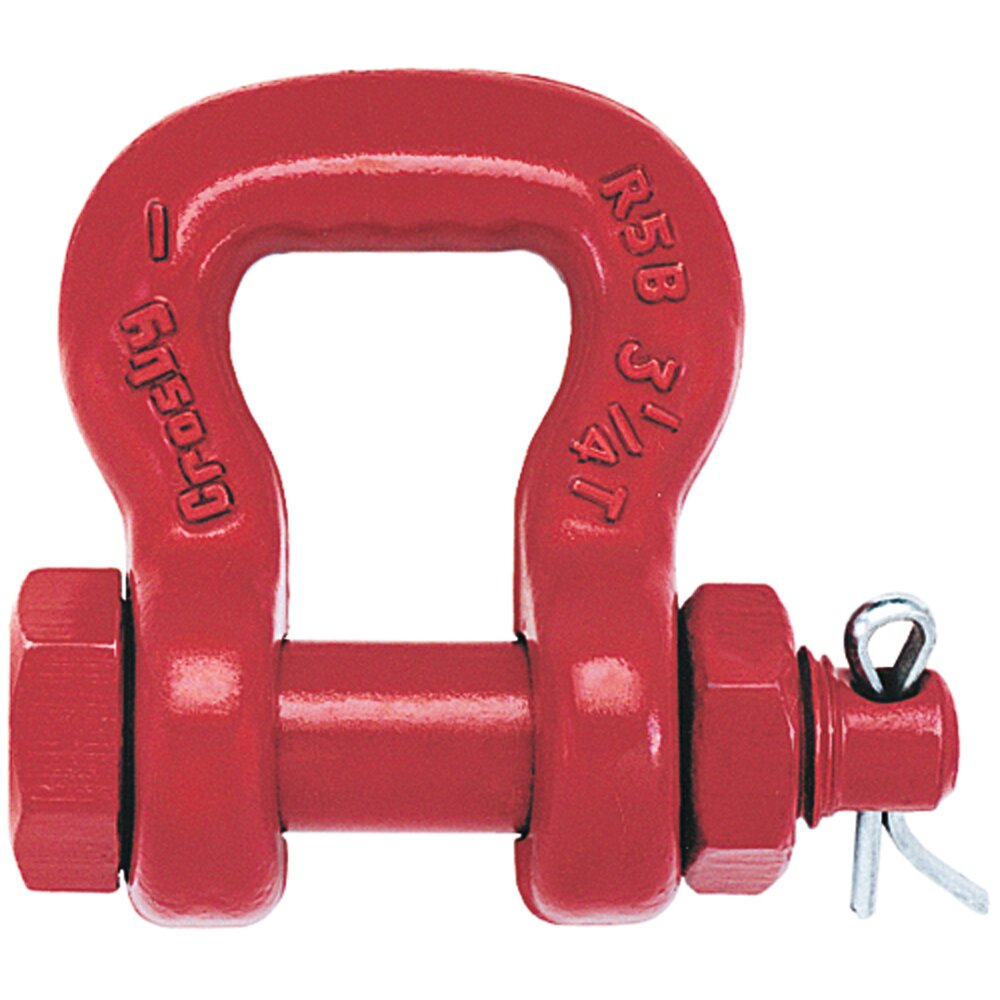

Hem / Produkter / Komponenter för lyft & redskap / Lyftkomponenter / Schacklar / Slingschackel S-252

Design: Schackel avsedd för rundsling och bandsling, med bult och mutter. Lyrans utformning ger en större anläggningsyta och en bättre fördelning av lasten.

Material: Seghärdningsstål.
Märkning: Enligt standard, CE-märkning, Max last, spårbarhetskod och CE.
Ytbehandling: Rödmålade.
Standard: EN 13889

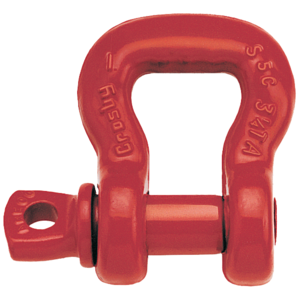

Anmärkning: Finns även med enbart skruv, S-253.

Säkerhetsfaktor: 5:1

Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

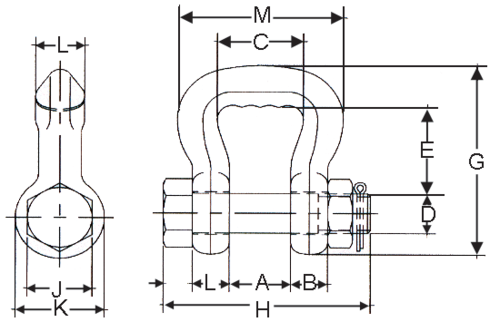

Art.nr	Max last (WLL) ton	Bandbredd mm	A mm	B mm	C mm	D mm	E* mm	F mm	G mm	H mm	J mm	K mm	L mm	M mm	Vikt kg	CAD
11.341020485	3,25	25	26,9	14,7	35,1	19,1	38,1	11,2	86,0	93,5	28,4	38,1	19,1	68,5	0,64	-
11.341020496	6,5	35	31,8	19,1	44,5	22,4	47,8	12,7	105	108	33,3	46,0	25,4	86,0	1,09
11.341020507	8,75	50	35,1	22,4	57,0	25,4	71,5	14,2	140	120	38,1	53,1	28,4	106	1,86	-
11.341020518	12,5	75	41,1	28,4	82,5	31,8	77,5	19,1	161	149	47,8	66,5	35,1	143	3,63
11.341020529	20,5	100	54,0	35,1	114	38,1	133	22,4	240	183	57,0	79,0	44,5	191	7,67	-
11.341020540	35	125	63,5	44,5	140	51,0	161	28,4	292	236	76,0	106	57,2	233	15,9
11.341020551	50	150	76,0	54,0	165	57,0	196	31,8	349	264	86,0	121	69,9	279	26,1	-

*Smidestolerans +/- 5%.

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
