Design: Schackel avsedd för rundsling och bandsling, med skruv. Lyrans utformning ger en större anläggningsyta och en bättre fördelning av lasten.

Material: Seghärdningsstål.
Märkning: Enligt standard, CE-märkning, Max last, spårbarhetskod och CE.
Ytbehandling: : Rödmålade.
Standard: EN 13889

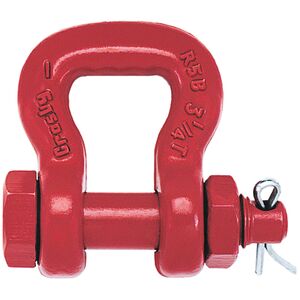

Anmärkning: : Finns även med bult och mutter S-252.

Säkerhetsfaktor: 5:1

Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

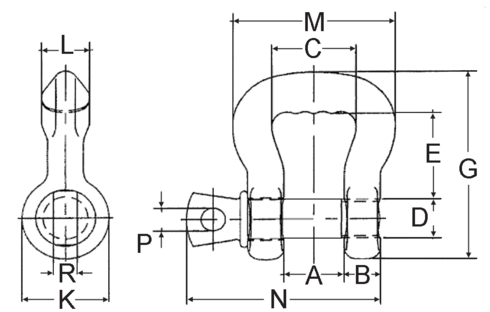

Art.nr	Max last (WLL) ton	Bandbredd mm	A mm	B mm	C mm	D mm	E mm	G mm	K mm	L mm	M mm	N mm	P mm	R mm	Vikt kg	CAD
11.341020575	3,25	25	22,4	15,7	35,1	19,1	38,1	86,0	38,1	19,1	68,5	82,0	11,2	25,4	0,64
11.341020584	6,5	35	31,8	19,1	44,5	22,4	47,8	105	46,0	25,4	86,0	102	12,7	30,2	1
11.341020593	8,75	50	35,1	22,4	57,0	25,4	71,5	140	53,0	28,4	106	114	12,7	36,6	1,72
11.341020602	12,5	75	41,1	28,4	82,6	31,8	77,5	161	66,5	35,1	143	142	15,7	46,0	3,31
11.341020611	20,5	100	54,0	35,1	114	38,1	133	240	79,0	44,5	191	175	19,1	54,0	6,89
11.341020620	35	125	63,5	44,5	140	51,0	161	292	106	57,0	233	220	25,4	73,0	14	-
11.341020629	50	150	76,0	54,0	165	57,0	196	349	121	70,0	279	260	31,0	81,0	23,6	-

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
