Allmänt: Med truckarmen kopplad till gaffeltrucken fås ett lyfthjälpmedel som når både längre och högre med möjlighet till transport av gods som annars skulle kräva mobilkran. Man når även över hinder som staket och liknande.

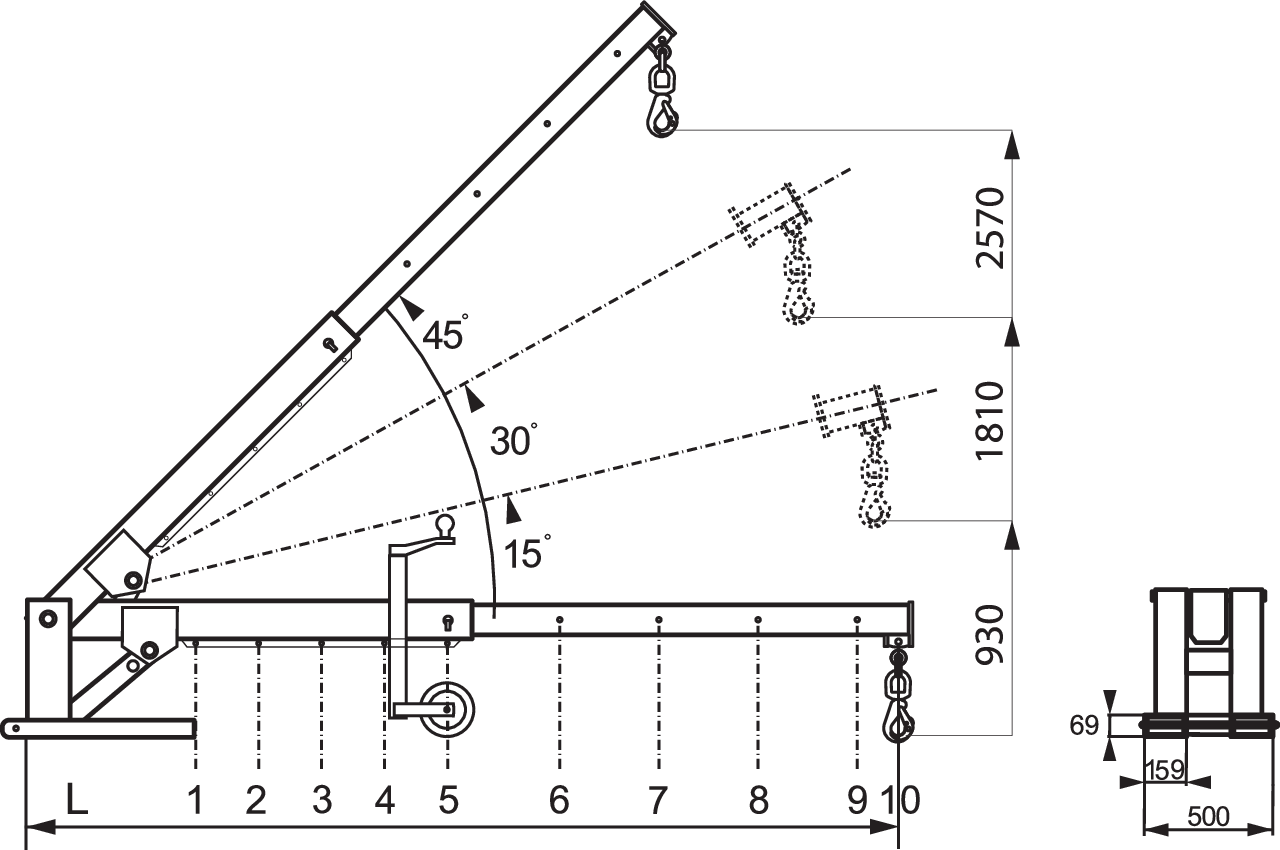

Utförande: Teleskopiskt utdragbar arm för lyftläge 6-10. Armen kan vinklas i intervall om 15 grader, upp till 45 grader. Försedd med uppdragbart och demonterbart stödhjul. Levereras komplett med schackel och lekande säkerhetskrok enligt tabell.
Truckarmen låses bakom gaffelböjarna med genomgående låsaxel.

Provning: 2 x max last enligt SS-EN 131 55


  • Märkning: : Enligt maskindirektivet 2006/42/EG + belastningstabell
  • Ytbehandling: : Gul skyddslackering RAL 1003, annan ytbehandling offereras.
  • Varning: För att kunna utnyttja truckarmens kapacitet fullt ut enligt ovanstående tabell förutsätts att den kopplas till en truck med en klassad lyftförmåga av minst 5 ton 600 mm ut på gafflarna. Om en mindre truck används måste lasttabellen reduceras motsvarande. Denna beräkning och ommärkning av lastskylten utför vi mot beställning.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Benämning Krok nr Max last (ton) Gaffeldimension (mm) Shackle type Vikt
kg
CAD
06.326913 6913 WSB/S-10-10 3 155x60 - 125x50 1 128 175
Andra storlekar och utföranden tillverkas på beställning.

Download CAD

Description

Get CAD
Ladda ned
Lyftläge
1
2
3
4
5
6
7
8
9
10
Avstånd till krok (L)
700
1000
1300
1600
1900
2300
2700
3100
3500
3700
Max last kg
3000
2500
2000
1750
1395
1075
875
735
640
600
