Gunnebo Industries

Utförande: Smidd.


  • Material: Rostfritt syrafast stål AISI 316.
  • Märkning: CE-märkning, : Max last, CE
  • Ytbehandling: Polerad.
  • Säkerhetsfaktor: 6:1
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

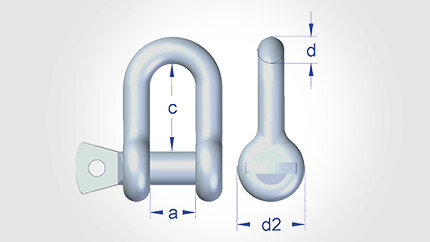

Art.nr Benämning Max last (WLL)
ton
Gänga a
mm
c
mm
d
mm
d2
mm
Vikt
kg
CAD
11.39A073008S 105-S 0,4 M8 16 30 8 16 0,05
11.39A073010S 106-S 0,6 M10 20 38 10 20 0,115
11.39A073012S 107-S 0,9 M12 26 50 12 24 0,202
11.39A073016S 108-S 1,5 M16 24 52 13 34 0,39
11.39A073020S 109-S 2,5 M20 28 65 16 40 0,6
11.39A073022S 110-S 3 M22 30 72 19 48 0,89
*Tolerans: +/- 5%

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
