Crosby

Design: Schackel avsedd för rundsling och bandsling, med bult och mutter. Lyrans utformning ger en större anläggningsyta och en bättre fördelning av lasten.

  • Material: Seghärdningsstål.
  • Märkning: Enligt standard, CE-märkning, Max last, spårbarhetskod och CE.
  • Ytbehandling: Rödmålade.
  • Standard: EN 13889
  • Anmärkning: Finns även med enbart skruv, S-253.
  • Säkerhetsfaktor: 5:1
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

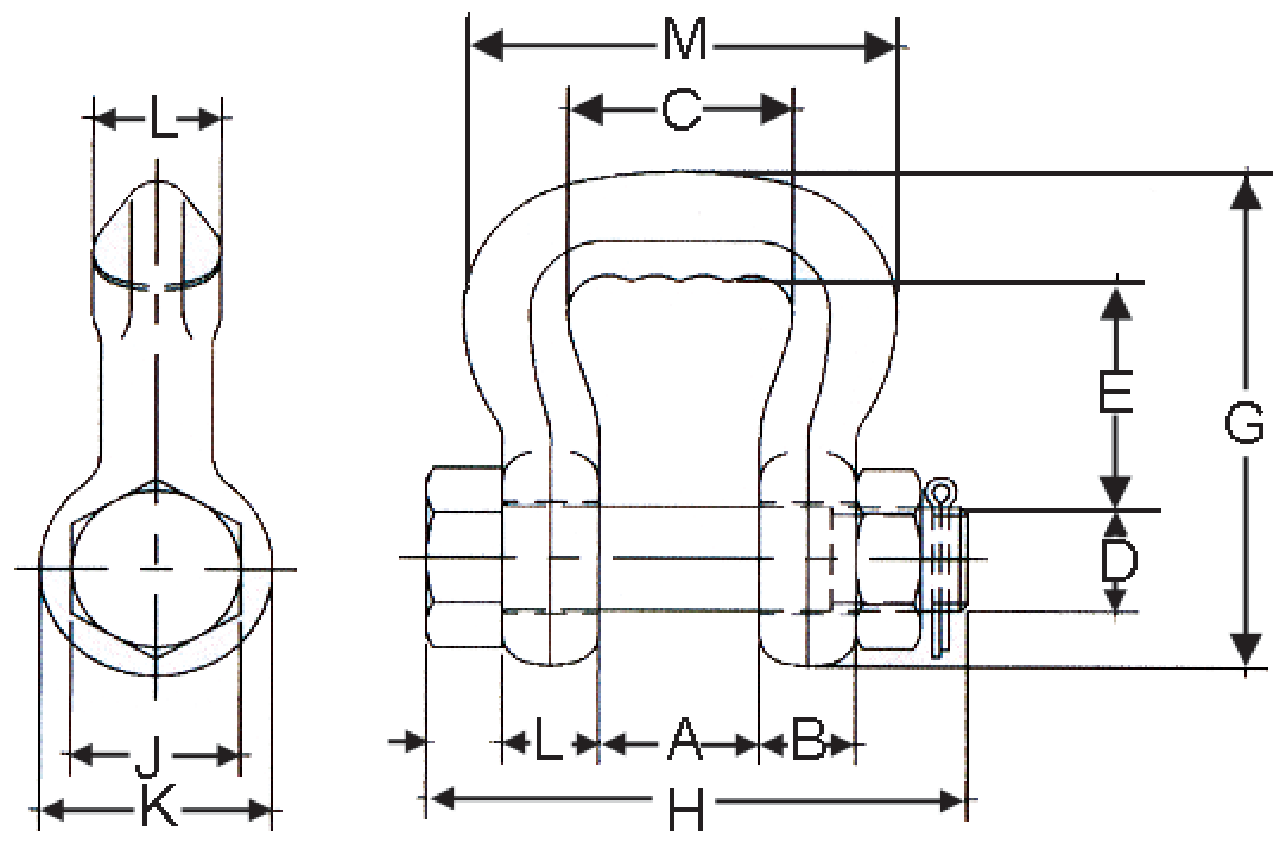

Art.nr Max last (WLL)
ton
Bandbredd mm A
mm
B
mm
C
mm
D
mm
E* (mm) F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
M
mm
Vikt
kg
CAD
11.341020485 3,25 25 26,9 14,7 35,1 19,1 38,1 11,2 86,0 93,5 28,4 38,1 19,1 68,5 0,64
11.341020496 6,5 35 31,8 19,1 44,5 22,4 47,8 12,7 105 108 33,3 46,0 25,4 86,0 1,09
11.341020507 8,75 50 35,1 22,4 57,0 25,4 71,5 14,2 140 120 38,1 53,1 28,4 106 1,86
11.341020518 12,5 75 41,1 28,4 82,5 31,8 77,5 19,1 161 149 47,8 66,5 35,1 143 3,63
11.341020529 20,5 100 54,0 35,1 114 38,1 133 22,4 240 183 57,0 79,0 44,5 191 7,67
11.341020540 35 125 63,5 44,5 140 51,0 161 28,4 292 236 76,0 106 57,2 233 15,9
11.341020551 50 150 76,0 54,0 165 57,0 196 31,8 349 264 86,0 121 69,9 279 26,1
*Smidestolerans +/- 5%.
