Powertex
  • Cr6+ fri

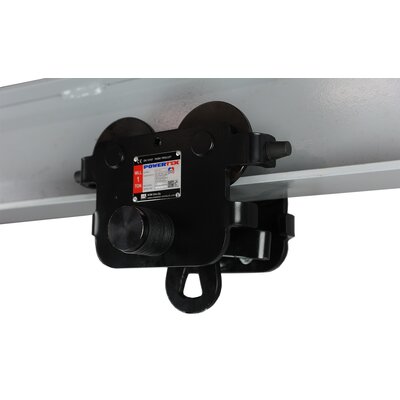

POWERTEX PPT-S2 är en lågbyggd blockvagn av hög kvalitet som är hållbar och enkel att installera på horisontella balkar och skenor. Högkvalitativa kullagrade hjul gör att blockvagnen smidigt kan positioneras längs balken.

Blockvagnen POWERTEX PPT-S2 ersätter tidigare modell PPT-S1, när dimensioner för denna utgår ur sortimentet.

Egenskaper:

  • Säker – Alla POWERTEX blockvagnar är provbelastade med 1,5 x WLL.
  • Mekaniska stopp integrerade i konstruktionen för att förhindra urspårning.
  • Utrustad med anslutningsplatta med ögla till blockvagnens övre krok eller direktanslutning.
  • Anslutningsplattan kan vridas 90° för att möjliggöra direkt anslutning till POWERTEX S2 kättingblock utan behov av kopplingslänk.
  • Gummerade stötfångare för att absorbera plötsliga belastningar
  • Utrustad med RFID för snabb identifiering/registrering.
  • QR-kod för enkel åtkomst till användarmanualer.
  • PPT-S2 är lätt att montera och demontera på en horisontell skena eller balk.
  • Den 3-delade designen gör installationen snabb och ergonomisk.
  • Axeln kan enkelt låsas med låsplattan.
  • Hjulaxlarna är robotsvetsade och har svetsfogar av hög kvalitet.
  • Stora stålhjul utrustade med dubbelsidiga tätade lager som kräver litet underhåll.
  • Pulvermålade sidopaneler ger en fin hållbar finish.
  • Passar de flesta typer av balkprofiler och de flesta kättingblock och eltelfrar på marknaden.

Kan göras om till Blackline-version, genom att lägga till den medföljande grå etiketten över den blanka typskylten. Blackline-produkter är lämpliga för användning i teatrar och underhållningsindustrin.

  • Märkning: Enligt standard, CE-märkning, QR-kod.
  • Arbetstemperatur: -10°C upp till +50°C
  • Ytbehandling: Svart pulverlackering (matt finish)
  • Standard: EN 13157
  • Säkerhetsfaktor: 4:1
RFID-märkning

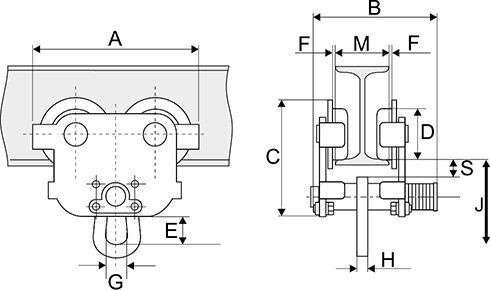

Blockvagn POWERTEX PPT-S2, ritning
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Max last (WLL)
ton
Modell Flänsbredd M
mm
Min. kurvradie
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
S
mm
Vikt
kg
CAD
16.05PPTS20025 0,25 PPT-S2 50-152 800 188 208 137 50 29 1 – 1,5 28 6 104 20 27 4,6
16.05PPTS2005 0,5 PPT-S2 50-135 800 205 198 150 55 30 1,5 – 2 28 8 111 28 27 6,8
16.05PPTS2005B 0,5 PPT-S2 130-215 800 242 211 174 68 30 1,5 – 2 32 10 118 32 28 6,8
16.05PPTS2005C 0,5 PPT-S2 215-300 800 270 238 194 80 49 1,5 – 2 40 12 147 36 27 6,8
16.05PPTS2010 1 PPT-S2 55-140 1 000 325 246 234 100 60 2-3 49 14 177 44 29 11,2
16.05PPTS2010B 1 PPT-S2 140-215 1 000 370 280 234 110 79 2-3 59 16 219 55 29 11,2
16.05PPTS2010C 1 PPT-S2 215-300 1 000 205 278 267 55 30 1,5 – 2 28 8 111 28 27 11,2
16.05PPTS2020 2 PPT-S2 65-155 1 100 205 363 150 55 30 1,5 – 2 28 8 111 28 27 16,9
16.05PPTS2020B 2 PPT-S2 150-230 1 100 242 286 150 68 30 1,5 – 2 32 10 118 32 28 16,9
16.05PPTS2020C 2 PPT-S2 230-300 1 100 242 371 174 68 30 1,5 – 2 32 10 118 32 28 16,9
16.05PPTS2030 3 PPT-S2 90-160 1 300 270 313 174 80 49 1,5 – 2 40 12 147 36 27 28,6
16.05PPTS2030B 3 PPT-S2 160-230 1 300 270 383 194 80 49 1,5 – 2 40 12 147 36 27 28,6
16.05PPTS2030C 3 PPT-S2 230-300 1 300 325 316 194 100 60 2 – 3 49 14 177 44 29 28,6
16.05PPTS2050 5 PPT-S2 90-180 1 500 325 386 234 100 60 2 – 3 49 14 177 44 29 44,8
16.05PPTS2050B 5 PPT-S2 180-230 1 500 370 330 267 110 79 2 – 3 59 16 219 55 29 44,8
16.05PPTS2050C 5 PPT-S2 230-300 1 500 370 330 267 110 79 2 – 3 59 16 219 55 29 44,8

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
