Crosby

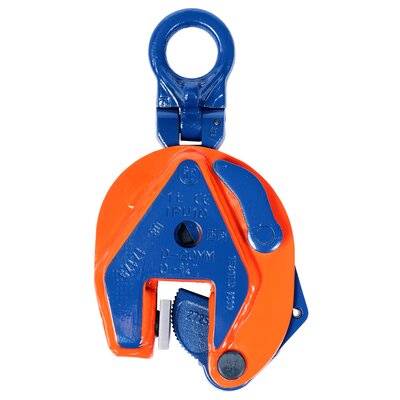

Utförande: Universal för att lyfta i valfri riktning. IP10 vertikal balkklo används för lyft eller vridning av plåtar från horisontellt till vertikalt läge eller 180° vändning. Den ledade lyftöglan tillåter lyft av lasten från aalla håll.
Stort utbud av gripvidder från 0 till 155 mm. Finns i en mängd olika utföranden:
• IP10 – Standardbalkklo för material med en ythårdhet till 37Rc (345 HB).
• IP10J - Större gripvidd.
• IP10S - För användning med rostfritt material.
• IPU10H - För användning med material med en ythårdhet till 47Rc (450 HB).
• Extra IP-5000 Stinger-länk finns tillgänglig, vilken möjliggör enkel anslutning mellan balkklon och lyftkroken.

Dessutom har IP10 följande fördelar:
- Extra beständig skyddslackering
- Alla storlekar utrustade med RFID
- 10 års garanti

  • Märkning: Logo, WLL, mynningskapacitet, serienummer, provbelastnings-testdatum och CE-märkning.
  • Ytbehandling: Skyddslackering.
  • Anmärkning: Minsta tillåtna last är 10% av maxlasten.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

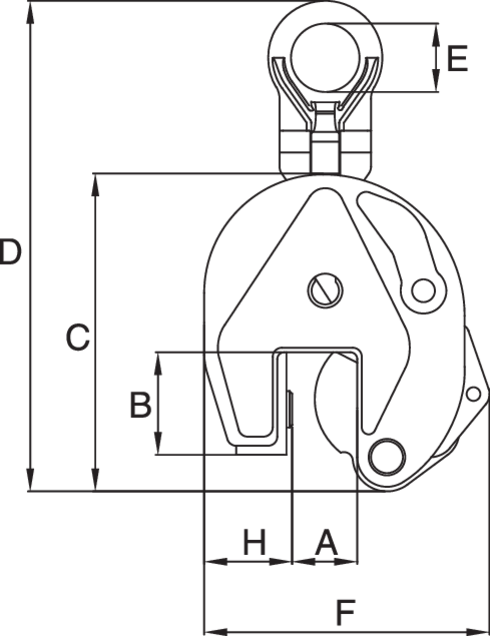

Art.nr Max last (WLL)
ton
Jaw width
mm
I P Model. B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
Vikt
kg
CAD
16.012702175 0,5 0-16 0.5-IPU10H 44 130 216 40 115 42 28 - 11 1,9
16.012702177 1 0-35 1-IPU10H 78 201 368 70 188 64 55 - 16 7,6
16.012702165 2 0-40 2-IPU10H 100 253 436 75 222 78 60 - 20 14,8
16.012702167 3 0-40 3 -IPU10H 100 253 436 75 227 82 65 - 20 16 -
16.012702169 4,5 0-50 4,5-IPU10H 126 302 525 80 292 84 95 44 20 24 -
16.012702171 6 0-50 6-IPU10H 126 325 552 70 310 94 104 44 20 29,5 -

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
