Crosby

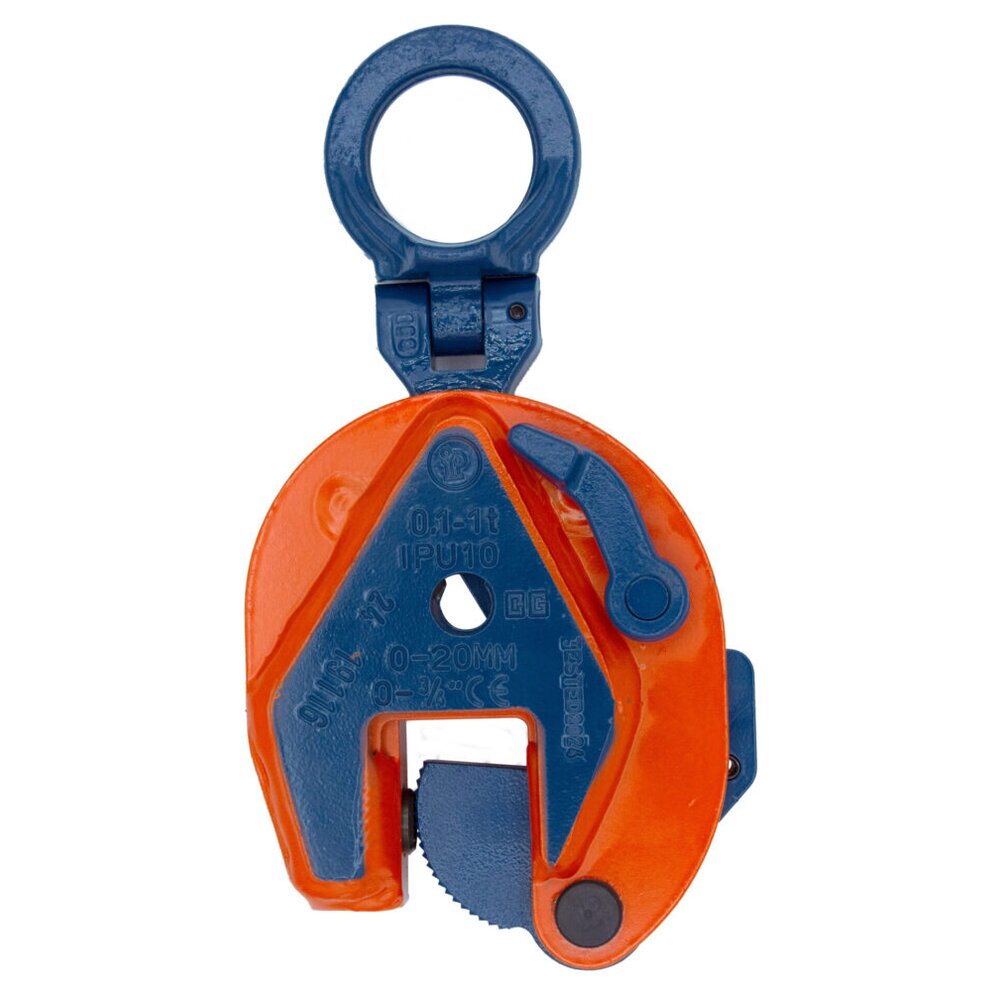

Utförande: Universal för att lyfta i valfri riktning. IP10 vertikal balkklo används för lyft eller vridning av plåtar från horisontellt till vertikalt läge eller 180° vändning. Den ledade lyftöglan tillåter lyft av lasten från aalla håll.
Stort utbud av gripvidder från 0 till 155 mm. Finns i en mängd olika utföranden:
• IP10 – Standardbalkklo för material med en ythårdhet till 37Rc (345 HB).
• IP10J - Större gripvidd.
• IP10S - För användning med rostfritt material.
• IP10H - För användning med material med en ythårdhet till 47Rc (450 HB).
• Extra IP-5000 Stinger-länk finns tillgänglig, vilken möjliggör enkel anslutning mellan balkklon och lyftkroken.

Dessutom har IP10 följande fördelar:
- Extra beständig skyddslackering
- Alla storlekar utrustade med RFID
- 10 års garanti





  • Märkning: Enligt standard, CE-märkning, Logo, WLL, mynningskapacitet, serienummer, provbelastnings-testdatum och CE-märkning.
  • Ytbehandling: Skyddslackering.
  • Standard: EN 13155
  • Anmärkning: Minsta tillåtna last är 10% av maxlasten.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Max last (WLL)
ton
Jaw width
mm
I P Model. B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
Vikt
kg
CAD
16.012701675 0,5 0-16 0.5-IPU10 44 130 216 40 115 42 28 - 11 1,9 -
16.012701663 1 0-20 1-IPU10 45 139 225 40 127 42 38 - 11 2,4
16.012701677 2 0-35 2-IPU10 78 201 368 70 188 64 55 - 16 8,5 -
16.012701665 3 0-40 3-IPU10 100 253 436 75 222 78 60 - 20 14,8 -
16.012701667 4,5 0-40 4.5-IP10 16 -
16.012701669 6 0-50 6-IPU10 126 302 525 80 292 84 95 44 20 24 -
16.012702469 6 50-100 6-IPU10J 126 302 515 80 336 84 95 44 20 26,5 -
16.012701671 9 0-50 9-IPU10 126 325 552 80 310 94 104 44 20 29,5 -
16.012701673 9 50-100 9-IPU10J 126 325 550 80 360 94 105 44 20 30,5 -
16.012701679 12 0-54 12-IPU10 160 392 616 80 433 121 137 41 25 57 -
16.012701681 12 54-108 12-IPU10J 178 438 662 80 491 121 136 41 25 65 -
16.012701683 16 5-64 16-IPU10 180 463 736 88 492 121 153 45 25 79 -
16.012701685 16 64-128 16-IPU10J 208 521 784 88 562 121 160 45 25 85 -
16.012701687 22,5 5-80 22.5-IPU10 222 554 863 110 565 139 186 49 25 126 -
16.012701689 22,5 80-155 22.5-IPU10J 255 628 938 110 660 139 196 49 25 149 -
16.012701691 30 5-80 30-IPU10 222 554 868 110 580 153 186 54 30 141 -
16.012701693 30 80-155 30-IPU10J 255 628 942 110 660 153 196 54 30 165 -

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
