Allmänt: Skivorna är avsedda för lyftanordningar där kranlinenormerna tillämpas och till andra installationer där skonsam drift önskas. Diameterförhållande 16 (lin Ø x 16 = ØE), vilket motsvarar kraven för maskingrupp 1Bm.
Utförande: Svarvade av stål som ger stabilt utförande och låg vikt. Jämna och släta spår som skonar linan. Varje skiva är försedd med ett kullager med dubbla skyddsplåtar (utförande 2Z), varför detta inte ska eftersmörjas.

Levereras med 2 st distansbrickor som tillsammans med lagret ger inbyggnadsmåttet L.

  • Material:  Stål.
  • Ytbehandling:  Svartkromatering.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

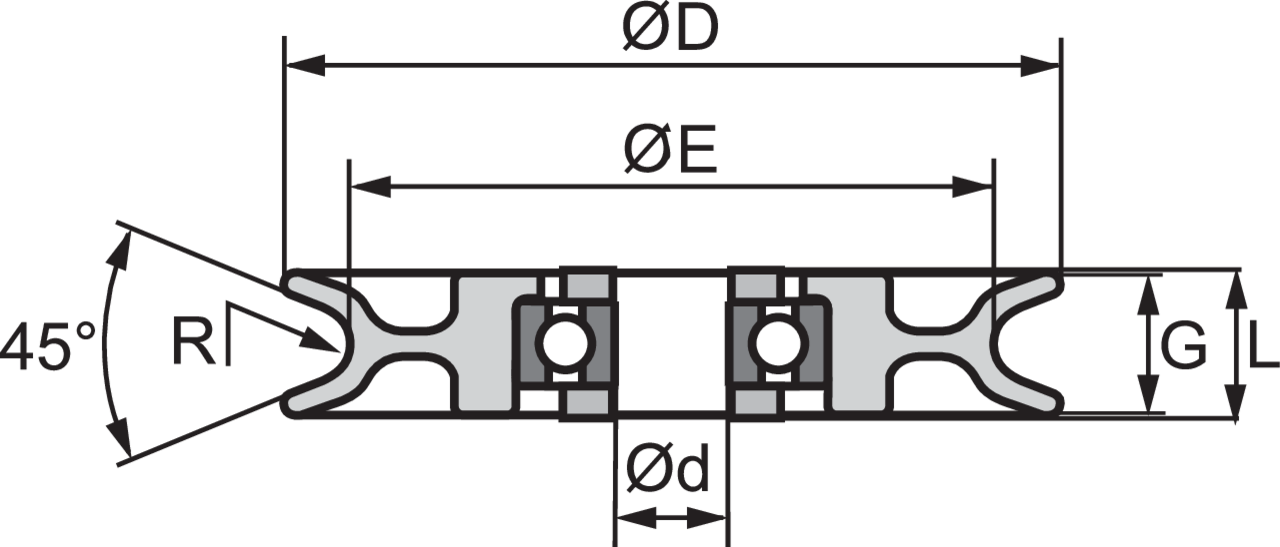

Art.nr Benämning Lina Ø (mm) Kullagertyp Max axellast kg D
mm
E
mm
G
mm
L
mm
R
mm
d
mm
CAD
10.353017712 7103 3 6000-2Z 200 60 48 11 12 1,7 10
10.353017713 7104 4 6201-2Z 315 80 64 13 14 2,2 12
10.353017714 7105 5 6302-2Z 550 100 80 16 17 2,8 12*
10.353017715 7106 6 6304-2Z 795 120 96 20 21 3,3 20
*Nr 7105 levereras med en bussning i lagret för användning av ø12mm axel.

Andra storlekar och utföranden tillverkas på beställning.
