pewag

Allmänt: Rostfri kätting avsedd för lyft.
Standard: Motsvarande DIN 5687-1.

  • Material: 1.4404 (AISI 316 L)
  • Märkning: Enligt standard, Klass
  • Ytbehandling: Polerad
  • Standard: EN 818-2
  • Säkerhetsfaktor: 4:1
  • Klass: 6
Kätting WOX klass 6 rostfri - kortlänkad
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Benämning Diameter
mm
Max last (WLL)
ton
Min brottkraft
kN
Min. brottlast
ton

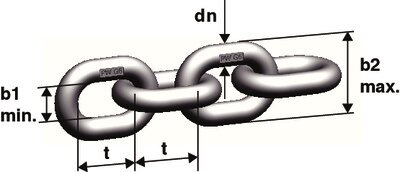

Nominal dia. dn
mm
Inside width b1 min
mm
Outside width b2 max.
mm
t
mm
Vikt
kg/m
CAD
11.6337931 WOX 4-6 4 0,4 16 1,6 4 5,8 14,8 12 0,4
11.6338094 WOX 5-6 5 0,63 25 2,6 5 7,5 18,5 15,1 0,61
11.6338110 WOX 6-6 6 0,9 37,5 3,8 6 8 21,5 18 0,88
11.6338113 WOX 7-6 7 1,25 50 5,1 7 9,5 25,2 21 1,19
11.6338116 WOX 8-6 8 1,6 63 6,4 8 10,8 28,6 24 1,53
11.6339568 WOX 10-6 10 2,5 100 10,2 10 13,5 36,0 30 2,4
11.6339904 WOX 13-6 13 4,25 170 17,3 13 17,5 46,8 39 4,05
11.6340205 WOX 16-6 16 6,3 250 25,5 16 21,5 57,6 48 6
11.6383501 WOX 20-5* 20 8 314 32 20 27 72 60 9,29
11.6392200 WOX 26-4+** 26 12 471 48 26 35 93,6 78 16,2

* WOX 20-5 är klass 5
** WOX 26-4+ är klass 4+

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
