General: Den konstruerade plattan gör det enkelt att montera in ändterminaler för stållinor i öglan. Lämplig för omega-länkar. Minst 25% högre max last än traditionella klass 8-produkter för motsvarnde storlek. Provlastade 2,5xWLL. Svetsad ögla designad för stålineredskap och kättingredskap med 1-2 parter.Varje länk är markerad med batchnummer som länkar certificatet med full spårbarhet till råmaterialet.

Material: Seghärdat legerat stål.
Märkning: Enligt standard, CE-märkning
Standard: EN 1677-4

Säkerhetsfaktor: 4:1
Klass: 10

Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

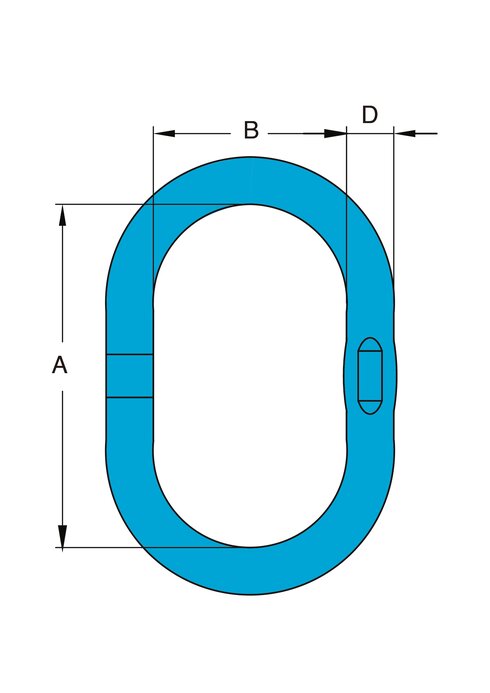

Art.nr	Benämning	Max last (WLL) ton	Provbelastning kN	WLL 0-45° ton	For Grade 100 Chain mm 1-leg	For Grade 100 Chain mm	A mm	B mm	D mm	Vikt kg
11.02X-002-13	BD-13	2,8	69	2,8	7,8	6	110	60	13	0,3
11.02X-002-16	BD-16	4	98	4	10	7,8	110	60	16	0,5
11.02X-002-19	BD-19	6,7	164	6,7	13	10	135	75	19	0,9
11.02X-002-22	BD-22	8,5	208	8,5	13	10	160	90	22	1,5
11.02X-002-28	BD-28	11,5	282	11,5	16	13	180	100	28	2,7
11.02X-002-32	BD-32	17	417	17,0	20	16	200	110	32	3,9
11.02X-002-36	BD-36	25,1	615	25,1	22	20	260	140	36	6,3
11.02X-002-45	BD-45	38,3	938	38,3	26	22	300	180	45	11,8
11.02X-002-50	BD-50	45	1 103	45,0	32	28	300	200	50	15,2
