Powertex
  • Cr6+ fri

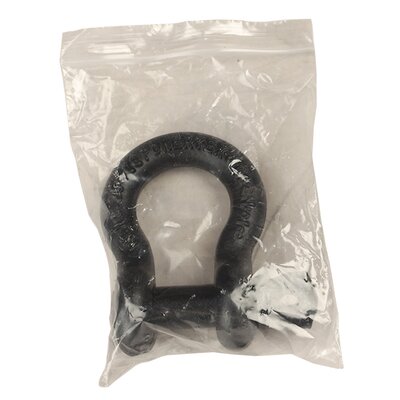

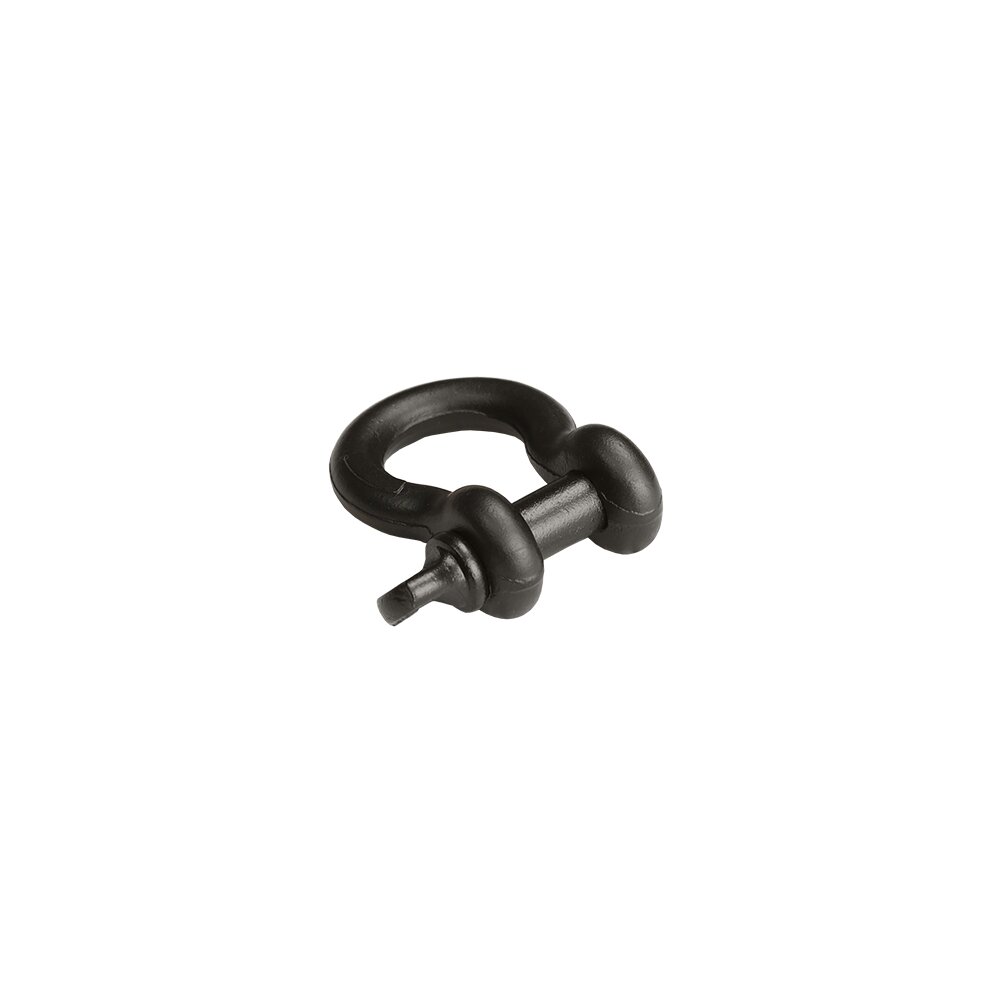

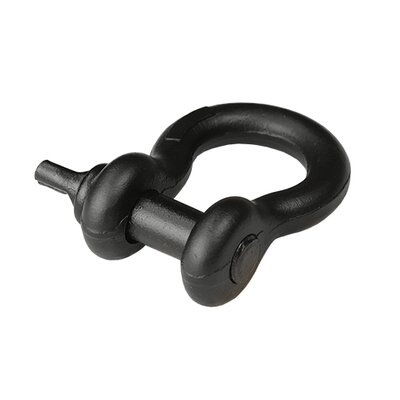

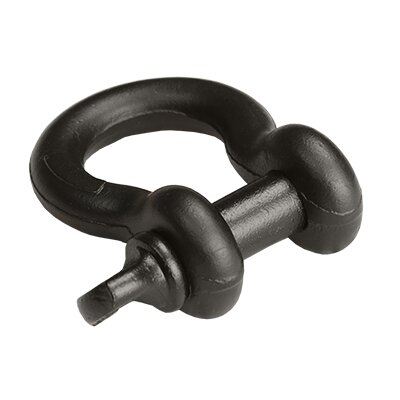

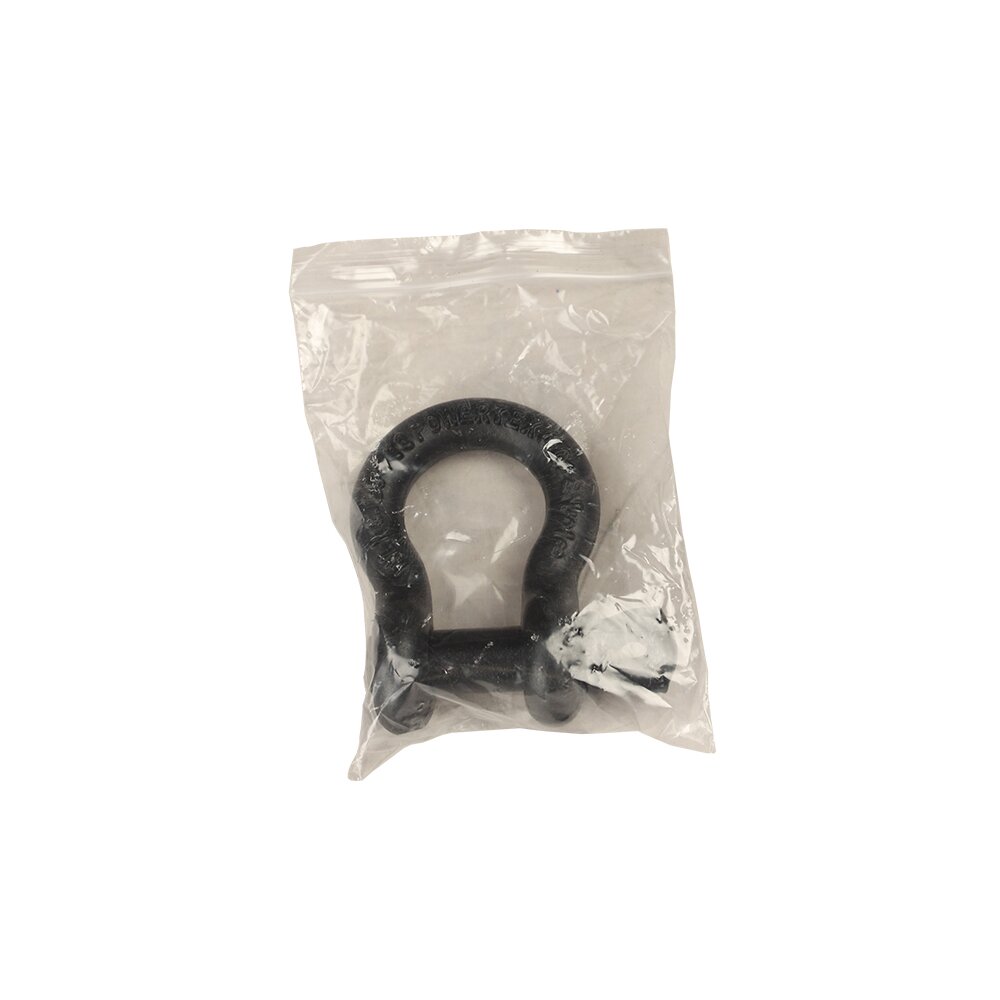

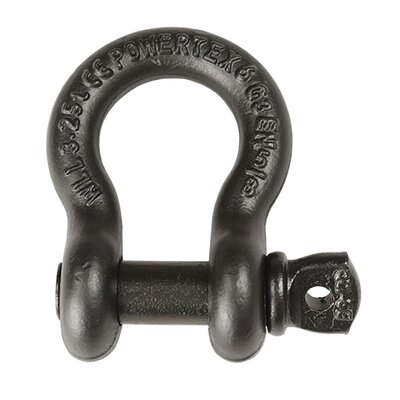

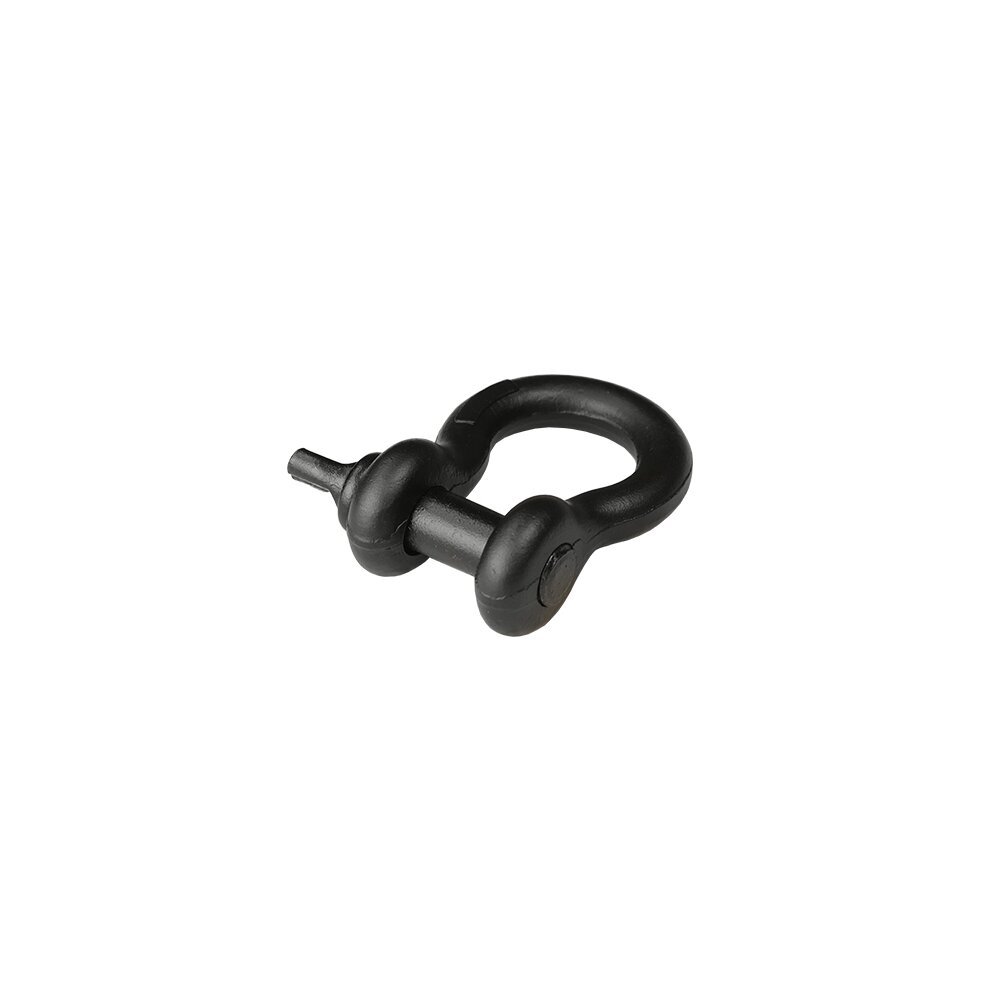

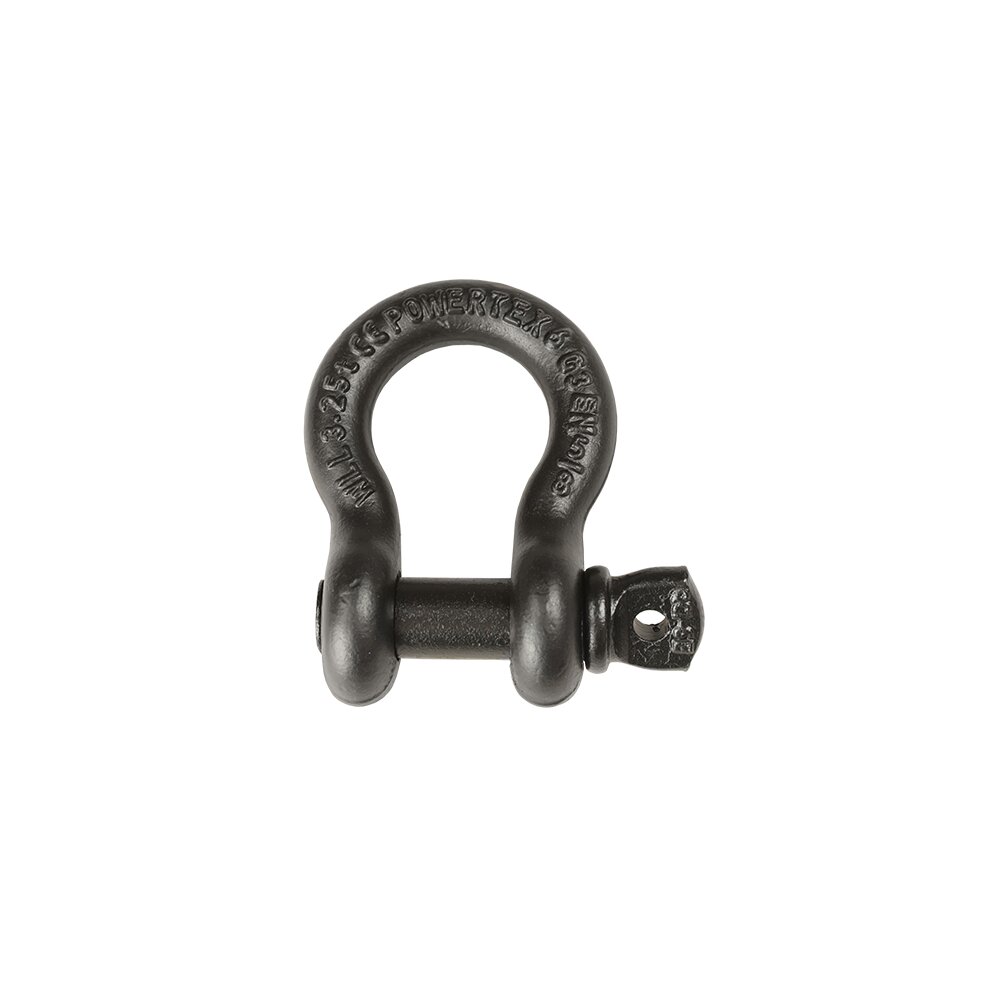

Lyrschackel PBSP är en högkvalitativ schackel avsedd för användning i krävande miljöer. Schackeln har skruvbult för snabb och enkel öppning/stängning.

Produkterna i Blackline-serien är lämpliga för användning i underhållningsindustrin och på teatrar, tack vare sin mörka finish.

Lyrschackeln överensstämmer med EN-13889 och uppfyller prestandakraven i RR-C-271.

Egenskaper:

  • Säker – Alla POWERTEX-schacklar är tillverkade och testade i enlighet med EN-13889.
  • Alla schacklar och bultar är märkta med batchnummer för spårbarhet.
  • Schackeln är smidd i ett stycke.
  • Alla delar är tillverkade av seghärdat legerat stål.
  • Blackline-produkt i mattsvart, lämplig för scen-, ljus- och ljudindustrin.
  • Användarmanual på flera språk.
  • Material: Seghärdat legerat stål
  • Märkning: Enligt standard
  • Ytbehandling: Upp till 3/8”, mattsvart pulverlackad, 1/2” och över, mattsvart elförzinkad
  • Standard: EN 13889
  • Säkerhetsfaktor: 6:1.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

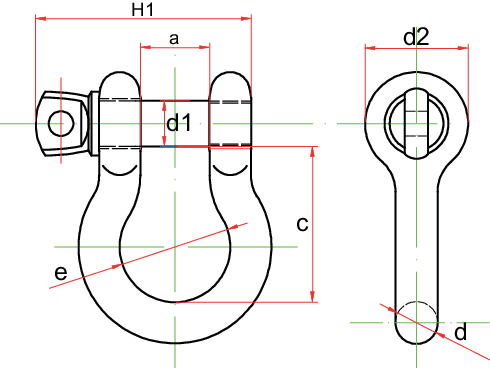

Art.nr Benämning Max last (WLL)
ton
Nominell storlek tum Bult Ø d1
mm
a*
mm
c*
mm
d
mm
d2
mm
e
mm
H1
mm
Vikt
kg
CAD
11.31PBSP00050BK 1332 0,5 1/4 8 13 29 6,5 17,5 20 38 0,048
11.31PBSP00075BK 1333 0,75 5/16 9,5 13,5 31 8 21 21,5 42,5 0,082
11.31PBSP00100BK 1334 1 3/8 11,2 17 36,5 10 25 26,2 51,5 0,15
11.31PBSP00200BK 1336 2 1/2 15,8 20,6 47,75 12,7 30,5 33,3 67 0,3
11.31PBSP00325BK 1337 3,25 5/8 19 27 60 16 40 43 85 0,65
11.31PBSP00475BK 1338 4,75 3/4 22 32 71,5 19 48 51 98,5 1,01
*Smidestolerans +/- 5%.

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
