Lyftöglan roterar 360° och kan lutas 90°. Finns även med extra lång skruv.

Test:

  • Individuellt provbelastade med 2,5 x maxlast (WLL).
  • Utmattningstestade med 1,5 x maxlast (WLL).
  • 100% magnaflux sprickindikerad.
  • Individuellt smidda delar och skruven är spårbara via testcertifikat.
  • Uppfyller eller överträffar alla krav i ASME B30.26.
  • Egenskaper: Lyftöglan har RFID, för enkel spårbarhet.
  • Material: Seghärdat legerat stål.
  • Märkning: Enligt standard, CE-märkning, Maxlast, storlek, stålkvalitet, CE, tillverkarsymbol och spårbarhet.
  • Ytbehandling: Målad.
  • Standard: EN 1677-1
  • Säkerhetsfaktor: 4:1
  • Klass: 10
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

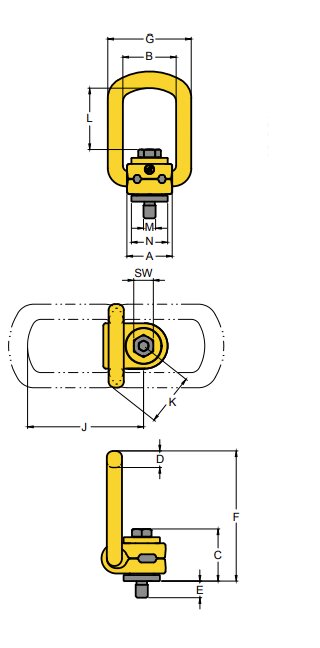

Art.nr Max last (WLL)
ton
Gänga (M)
mm
Gänga (E)
mm
Pitch DIN13 Torque
Nm
A
mm
B
mm
C
mm
D
mm
F
mm
G
mm
H
mm
S
mm
SW
mm
Vikt
kg
CAD
11.428-211-003 0,3 M 8 11 1,25 30 30 35 35 10 85 55 29 6 13 0,2
11.428-211-006 0,63 M 10 16 1,5 60 30 35 36 10 85 55 29 6 17 0,3
11.428-211-010 1 M 12 18 1,75 100 33 37 44 14 98 57 36 8 19 0,5
11.428-211-012 1,2 M 14 21 2 120 33 37 45 14 98 57 36 10 22 0,5
11.428-211-015 1,5 M 16 24 2 150 33 37 46 14 98 57 36 10 24 0,5
11.428-211-025 2,5 M 20 30 2,5 250 50 54 57 17 140 82 44 12 30 1,3
11.428-211-040 4 M 24 36 3 400 50 54 59 17 140 82 44 14 36 1,4
11.428-211-050 5 M 30 48 3,5 500 60 65 81 23 170 99 62 17 46 3,1
11.428-211-080 8 M 36 62 4 800 77 85 101 27 225 124 78 22 55 5,8
11.428-211-100 10 M 42 72 4,5 1 000 77 85 104 27 225 124 78 24 65 6,3
11.428-211-200 20 M 48 72 5 2 000 95 104 120 36 259 158 90 27 75 11,6
Andra storlekar offereras vid förfrågan.

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.

Hämta CAD
Ladda ned

Belastningstabell

Observera att samtliga varianter nedan inte finns i standardsortimentet.




Antal parter
1
2
1
2
2
2
3-4
3-4
2
3-4
Lyftvinkel
90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
unsym
unsym

Gäng

Max last i ton









M 8
0,3
0,6
0,3
0,6
0,42
0,3
0,63
0,45
0,3
0,3
M 10
0,63
1,26
0,63
1,26
0,88
0,63
1,32
0,95
0,63
0,63
M 12
1
2
1
2
1,4
1
2,1
1,5
1
1
M 14
1,2
2,4
1,2
2,4
1,7
1,2
2,5
1,8
1,2
1,2
M 16
1,5
3
1,5
3
2,1
1,5
3,1
2,2
1,5
1,5
M 18
2
4
2
4
2,8
2
4,2
3
2
2
M 20
2,5
5
2,5
5
3,5
2,5
5,2
3,7
2,5
2,5
M 24
4
8
4
8
5,6
4
8,4
6
4
4
M 27
4
8
4
8
5,6
4
8,4
6
4
4
M 30
5
10
5
10
7
5
10,5
7,5
5
5
M 36
7
14
7
14
9,8
7
14,7
10,5
7
7
M 36
8
16
8
16
11,2
8
16,8
12
8
8
M 42
10
20
10
20
14
10
21
15
10
10
M 42
15
30
15
30
21
15
31,5
22,5
15
15
M 48
20
40
20
40
28
20
42
30
20
20
