Lyftöglan roterar 360° och kan vinklas 180°, samtidigt som den tillåter lyft i alla riktningar. Enkel montering genom M-gängad skruv i extra långt utförande.

Test:

  • Individuellt provbelastade med 2,5 x maxlast (WLL).
  • Utmattningstestade med 1,5 x maxlast (WLL).
  • 100% magnaflux sprickindikerad.
  • Individuellt smidda delar är spårbara via testcertifikat.
  • Uppfyller eller överträffar alla krav i ASME B30.26.
  • Egenskaper: Lyftöglan har RFID, för enkel spårbarhet.
  • Material: Seghärdat legerat stål.
  • Märkning: Enligt standard, CE-märkning
  • Ytbehandling: Målad.
  • Standard: EN 1677-1
  • Säkerhetsfaktor: 4:1
  • Klass: 10
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

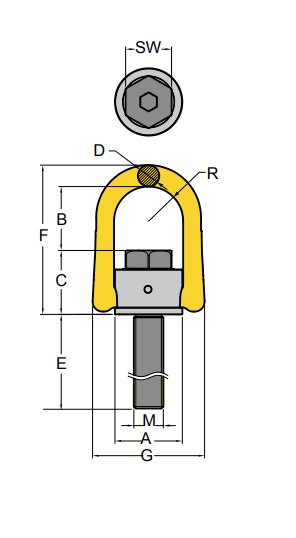

Art.nr Max last (WLL)
ton
Moment
Nm
Gänga (M)
mm
Gänga (E)
mm
Pitch DIN13 A
mm
B
mm
C
mm
D
mm
F
mm
G
mm
H
mm
R
mm
S
mm
SW
mm
Vikt
kg
CAD
11.428-231-005-105L 0,5 30 M 8 83 1,25 33 42 28 11 80 58 23 17 6 13 0,3
11.428-231-007-125L 0,7 60 M 10 103 1,5 33 41 29 11 80 58 23 17 6 17 0,4
11.428-231-010-150L 1 100 M 12 128 1,75 33 40 31 11 80 58 23 17 8 19 0,4
11.428-231-020-185L 2 150 M 16 149 2 50 54 46 17 117 90 36 27 10 24 1,1
11.428-231-030-230L 3 250 M 20 194 2,5 50 52 49 17 117 90 36 27 12 30 1,4
11.428-231-050-265L 5 400 M 24 221 3 72 81 59 25 163 125 44 37 14 36 3,2
11.428-231-078-340L 7,8 500 M 30 278 3,5 87 94 81 30 204 148 62 46 17 46 6,3
11.428-231-125-300L 12,5 1 000 M 36 225 4 110 112 98 36 247 188 75 57 22 55 10,9
11.428-231-156-350L 15,6 1 500 M 42 268 4,5 110 101 108 36 247 188 83 57 24 65 13,9
11.428-231-200-385L 20 2 000 M 48 303 5 110 97 113 36 248 188 83 57 27 75 14,7

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
