Roterbar lyftögla, som kan vinklas i 230º och rotera 360º, på grund av dess unika kullagerdesign. Kan rotera under belastning. Lätt att montera tack vare den smidda hexagonformen på fästet.

Test:

  • Individuellt provbelastade med 2,5 x maxlast (WLL).
  • Utmattningstestade med 1,5 x maxlast (WLL).
  • 100% magnaflux sprickindikerad.
  • Uppfyller eller överträffar alla krav i ASME B30.26.
  • Egenskaper: Lyftöglan har RFID, för enkel spårbarhet.
  • Material: Seghärdat legerat stål.
  • Märkning: Enligt standard, CE-märkning
  • Standard: EN 1677-1
  • Anmärkning: Rotera inte kontinuerligt i 90° riktning vid full belastning.
  • Säkerhetsfaktor: 4:1
  • Klass: 10
Lyftögla Super Point 8-251

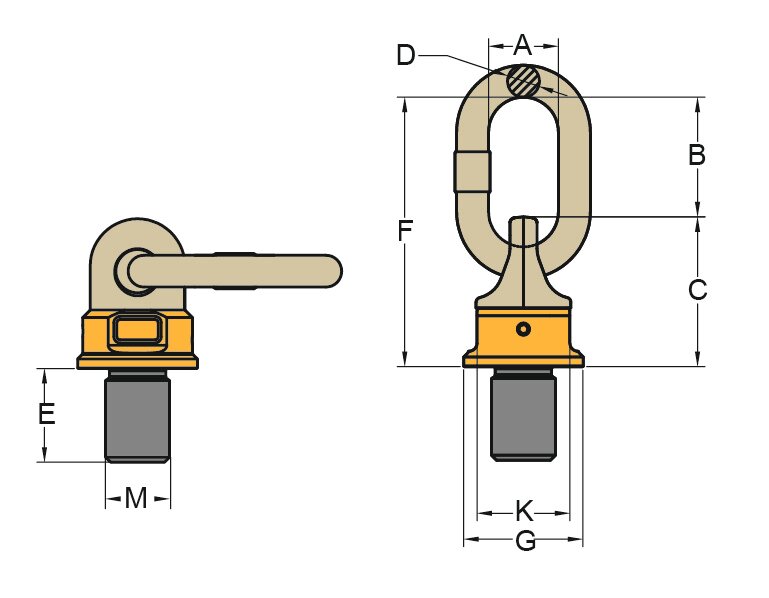

Lyftögla Super Point 8-251 ritning
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Max last (WLL)
ton
Gänga (M)
mm
Gänga (E)
mm
Pitch DIN13 G
mm
C
mm
K
mm
F
mm
D
mm
B
mm
A
mm
Vikt
kg
CAD
11.428-251-004-01  0.4  M8  12  1,25 36.5  48 34  101 13  53  35 0.3
11.428-251-007-01 0,5 M10 18 1,5 36,5 48 34 101 13 53 35 0,4
11.428-251-007-02 0,7 M12 18 1,75 36,5 48 34 101 13 53 35 0,4
11.428-251-007-03 0,7 M12 25 1,75 36,5 48 34 101 13 53 35 0,4
11.428-251-007-04 1 M14 20 2 36,5 48 34 101 13 53 35 0,4
11.428-251-014-01 1,4 M16 20 2 36,5 48 34 101 13 53 35 0,44
11.428-251-014-02 1,4 M16 24 2 36,5 48 34 101 13 53 35 0,5
11.428-251-014-03 1,4 M16 30 2 36,5 48 34 101 13 53 35 0,5
11.428-251-014-04 1,7 M20 30 2,5 36,5 48 34 101 13 53 35 0,5
11.428-251-014-05 1,7 M24 30 3 36,5 48 34 101 13 53 35 0,5
11.428-251-025-01 2,5 M20 30 2,5 52 68 46 127 16 59 35 1
11.428-251-025-02 2,5 M20 40 2,5 52 68 46 127 16 59 35 1
11.428-251-025-03 2,5 M20 50 2,5 52 68 46 127 16 59 35 1,1
11.428-251-025-04 2,5 M20 70 2,5 52 68 46 127 16 59 35 1,1
11.428-251-040-01 4 M24 30 3 57 75 50 148 19 73 40 1,5
11.428-251-040-02 4 M24 36 3 57 75 50 148 19 73 40 1,5
11.428-251-040-03 4 M24 45 3 57 75 50 148 19 73 40 1,5
11.428-251-040-04 4 M24 50 3 57 75 50 148 19 73 40 1,5
11.428-251-040-05 4 M30 35 3,5 57 75 50 148 19 73 40 1,5
11.428-251-067-01 6,7 M30 35 3,5 70 95 65 163 19 68 40 2,4
11.428-251-067-02 6,7 M30 45 3,5 70 95 65 163 19 68 40 2,4
11.428-251-067-03 6,7 M30 50 3,5 70 95 65 163 19 68 40 2,5
11.428-251-067-04 6,7 M30 60 3,5 70 95 65 163 19 68 40 2,5
11.428-251-080-01 8 M30 35 3,5 81 106 75 201 22 95 50 3,6
11.428-251-080-02 8 M30 45 3,5 81 106 75 201 22 95 50 3,7
11.428-251-100-01 10 M36 50 4 81 106 75 201 22 95 50 3,8
11.428-251-100-02 10 M36 54 4 81 106 75 201 22 95 50 3,9
11.428-251-125-01 12,5 M42 50 4,5 81 106 75 201 22 95 50 3,9
11.428-251-125-02 12,5 M42 60 4,5 81 106 75 201 22 95 50 4
11.428-251-125-03 12,5 M42 63 4,5 81 106 75 201 22 95 50 4
11.428-251-125-04 12,5 M45 60 4,5 81 106 75 201 22 95 50 4,1
11.428-251-125-05 12,5 M48 72 5 81 106 75 201 22 95 50 4,4
11.428-251-170-01 13 M42 60 4,5 104 127 95 256 32 129 70 7,4
11.428-251-170-02 17 M45 60 4,5 104 127 95 256 32 129 70 7,5
11.428-251-170-03 17 M48 60 5 104 127 95 256 32 129 70 7,6
11.428-251-170-04 17 M48 72 5 104 127 95 256 32 129 70 7,7
11.428-251-170-06 18 M56 85 5,5 104 127 95 256 32 129 70 8,1
11.428-251-170-05 18 M56 78 5,5 104 127 95 256 32 129 70 8,1
11.428-251-200-01 20 M64 96 6 104 127 95 256 32 129 70 8,9
11.428-251-200-02 20 M64 110 6 104 127 95 256 32 129 70 9,3
11.428-251-280-01 28 M64 96 6 129 174 115 305 36 131 80 16,4
11.428-251-280-02 28 M72 120 6 129 174 115 305 36 131 80 17,7
11.428-251-280-03 28 M80 150 6 129 174 115 305 36 131 80 19,6
11.428-251-350-01 35 M80 120 6 148 187 135 366 45 179 100 25,3
11.428-251-350-02 35 M90 150 6 148 187 135 366 45 179 100 27,8
11.428-251-400-01 40 M80 120 6 170 210 145 340 45 130 90 31,9
11.428-251-400-02 40 M90 115 6 170 210 145 340 45 130 90 33,6
11.428-251-400-03 40 M90 150 6 170 210 145 340 45 130 90 34,2
11.428-251-400-04 40 M100 150 6 170 210 145 340 45 130 90 35,2
