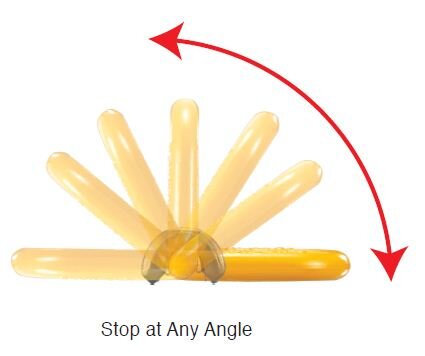

Lyftöglan svetsas fast på maskindelar eller fordon och kan vinklas i 180°. Öglan är utrustad med en fjäder, som gör att den positioneras för att bibehållas i önskat läge. Fjädern minskar också ljud orsakade av vibrationer. Finns även i större dimension utan fjäder, se Svetsbar lyftögla 8-0573.

Test:

  • Induviduellt provbelastade med 2,5 x max last (WLL)
  • Utmattningstestade med 1,5 x max last (WLL)
  • 100% magnaflux sprickindikerad.
  • Material: Seghärdat stål.
  • Märkning: Enligt standard, CE-märkning
  • Standard: EN 1677-1
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Max last (WLL)
ton
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
L
mm
W
mm
HV
mm
a
mm
Vikt
kg
CAD
11.428-057-1T 1 83 37 48 14 14 75 26 49 105 48 5 3 0,5
11.428-057-3T 3 98 48 58 17 17 85 31 54 112 54 6 3 0,9
11.428-057-5T 5 120 56 66 22 22 92 37 55 154 56 7 3 1,3
11.428-057-8T 8 121 68 68 26 26 122 47 75 169 55 10 4 2,6
11.428-057-10T 10 146 68 82 20 30 125 47 78 191 70 10 4 2,8

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.

Hämta CAD
Ladda ned
Typ av infästning
Antal parter 1 2 1 2 2 2 2 3-4 3-4 3-4
Lastvinkel 90° 90° 0-45° 45-60° Assymm. 0-45° 45-60° Asymm.
8-057-1T 1 2 1 2 1,4 1 1 2,1 1,5 1
8-057-3T 3 6 3 6 4,2 3 3 6,3 4,5 3
8-057-5T 5 10 5 10 7 5 5 10,5 7,5 5
8-057-8T 8 16 8 16 11,2 8 8 16,8 12 8
8-057-10T 10 20 10 20 14 10 10 21 15 10
