Allmänt: Skivorna är avsedda för kranar och hissar där kranlinenormerna tillämpas och till andra installationer där skonsam drift önskas. Diameterförhållande ca 20 (lin Ø x 20 = ØE), vilket motsvarar kraven för maskingrupp 2m.
Utförande: 6806-B t.o.m. 6810-B svarvade, övriga kallformade eller valsade av stål som ger stabilt utförande och låg vikt. Jämna och släta spår som skonar linan. Insvetsat bronsbussat nav som enkelt kan kundanpassas. Smörjning skall ske via axeln.

  • Material: Höghållfast konstruktionsstål, bussning av rödmetall SS 5204-15.
  • Ytbehandling: 6806-B t.o.m. 6810-B gulförzinkning, övriga rostskyddsmålning.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

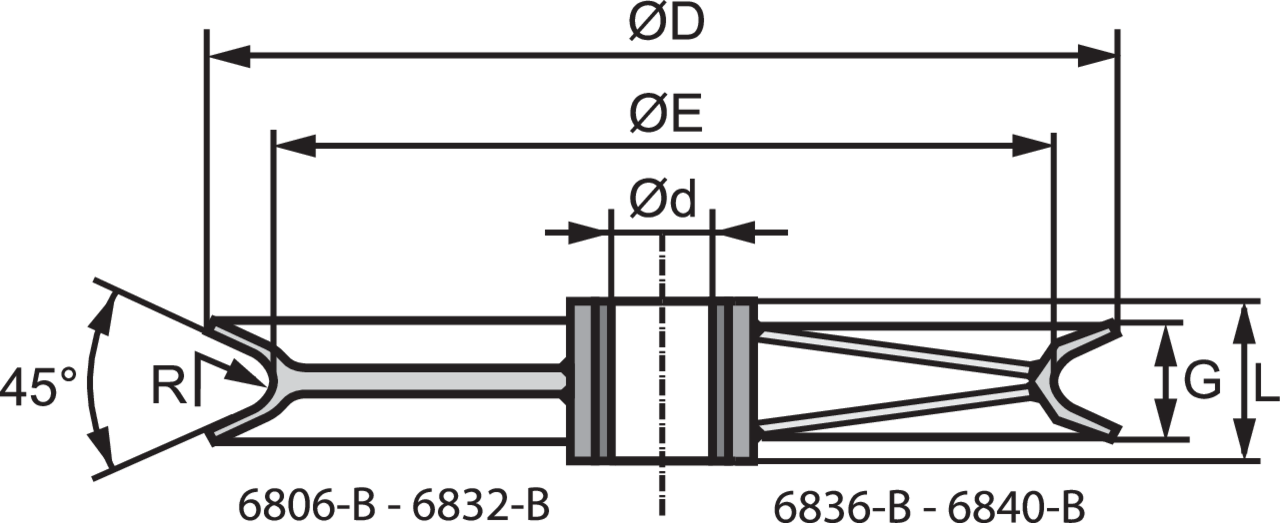

Art.nr Benämning d H8 Lina Ø (mm) D
mm
E
mm
G
mm
L
mm
R
mm
Vikt
kg
CAD
10.354016563B 6806-B 15 5-6 155 125 24 30 3,2 1,4
10.354016564B 6808-B 20 7-8 190 160 26 40 4,3 2,2
10.354016565B 6810-B 30 9-10 235 200 30 45 5,3 3,5
10.35SR1250001B 6812-B 35 11-12 290 250 32 50 6,4 5,3
10.35SR1280001B 6814-B 45 13-14 325 280 40 60 7,5 7,8
10.35SR1315001B 6816-B 50 15-16 370 315 43 70 8,6 11
10.35SR1355001B 6818-B 60 17-18 415 355 48 75 9,7 14
10.35SR1400001B 6820-B 65 19-20 470 400 58 90 10,8 16
10.35SR1450001B 6822-B 75 21-22 525 450 65 100 12 26
10.35SR1500001B 6825-B 90 24-25 580 500 65 120 14 36
10.35SR1575001B 6828-B 100 26-28 660 575 70 120 15 58
10.35SR1630001B 6832-B 120 30-32 720 630 82 140 17 71
10.35SR1710001B 6836-B 140 34-36 810 710 90 160 19 89
10.35SR1800001B 6840-B 160 38-40 910 800 90 160 22,5 133
Andra storlekar och utföranden tillverkas på beställning.
