Allmänt: Lyftögla FE DSS UP. Tillåter användning av existerande fästpunkter. Roterbar under last. Vid behov kan produkten certifieras för surrning.



  • Material: Höghållfast stål
  • Märkning: Enligt standard, CE-märkning, GRADUP stålkvalitet, rekommenderat åtrdragningsmoment är stansat på alla lyftringar i GRADE UP-serien, tillverkare, spårbarhetsmärken för varje komponent (batchnummer), tråddia, WLL, id
  • Standard: EN 1677-1
  • Säkerhetsfaktor: 5:1
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

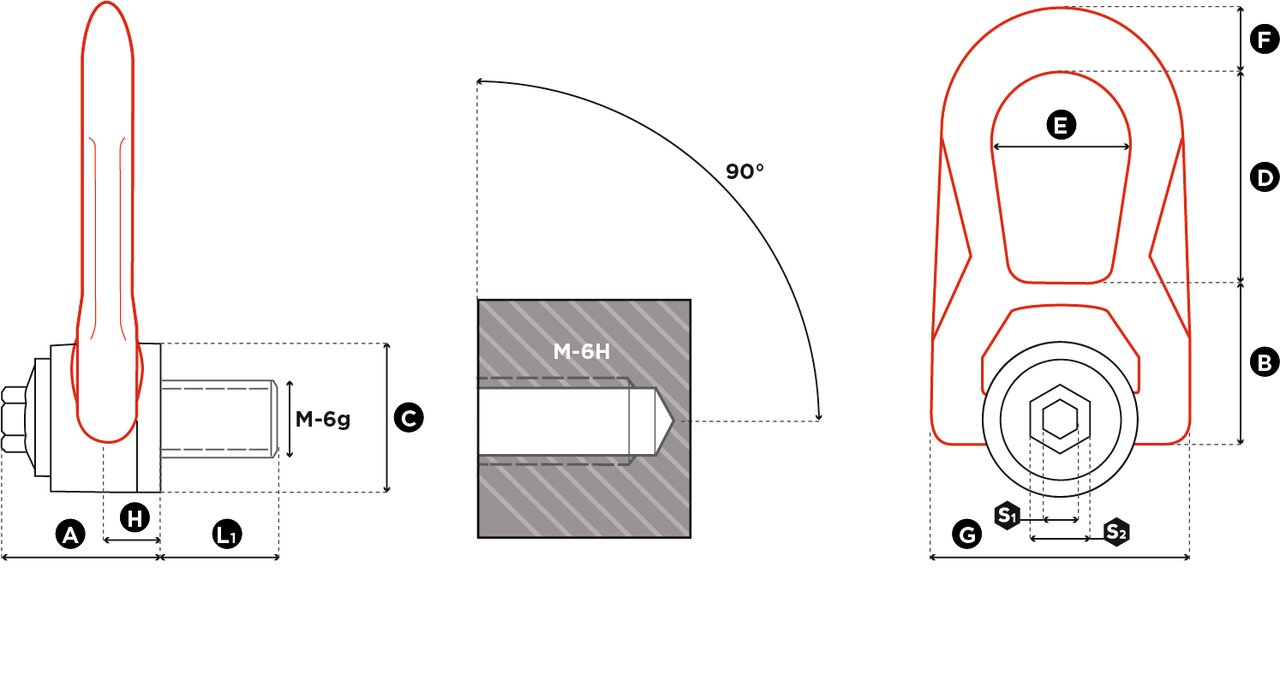

Art.nr Max last (WLL)
ton
Gänga Moment
Nm
L max.
mm
S
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Vikt
kg
CAD
11.42FE.DSS M 24 UP 4,5 M 24 (x3) 160 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 27 UP 5,2 M 27 (x3) 200 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 30 UP 7,5 M 30 (x3.5) 250 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 33 UP 8 M 33 (x3.5) 250 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 36 UP 10 M 36 (x4) 320 66 50 66 31 70 104 73 149 33 5,1
11.42FE.DSS M 39 UP 12 M 39 (x4) 320 89 60 89 38 95 125 91 182 45 10
11.42FE.DSS M 42 UP 13 M 42 (x4,5) 400 89 60 89 38 95 125 91 182 45 10
11.42FE.DSS M 45 UP 14,5 M 45 (x4,5) 400 89 60 89 38 95 125 91 182 45 10
11.42FE.DSS M 48 UP 17 M 48 (x5) 600 89 60 89 38 95 125 91 182 45 10
11.42FE.DSS M 52 UP 19 M 52 (x5) 600 89 60 89 38 95 125 91 182 45 10
UNC gäng också tillgänglig från UNC 1" till UNC 2"

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
