MEGA DSS är en universell lyftögla designad för att kunna rotera under lyft även vid tunga laster. Designen på lyftöglan ger en perfekt följsamhet till lyftredskapet.

Funktioner:

  • Roterbar under last
  • Kan användas för alla typer av tunga lyft
  • Åtdragningsmomentet stämplas på alla lyftringar i GRADUP-sortimentet.
  • Material: Höghållfast stål
  • Märkning: Enligt standard, CE-märkning
  • Ytbehandling: Rödmålad.
  • Standard: EN 1677-1
  • Säkerhetsfaktor: 5:1
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

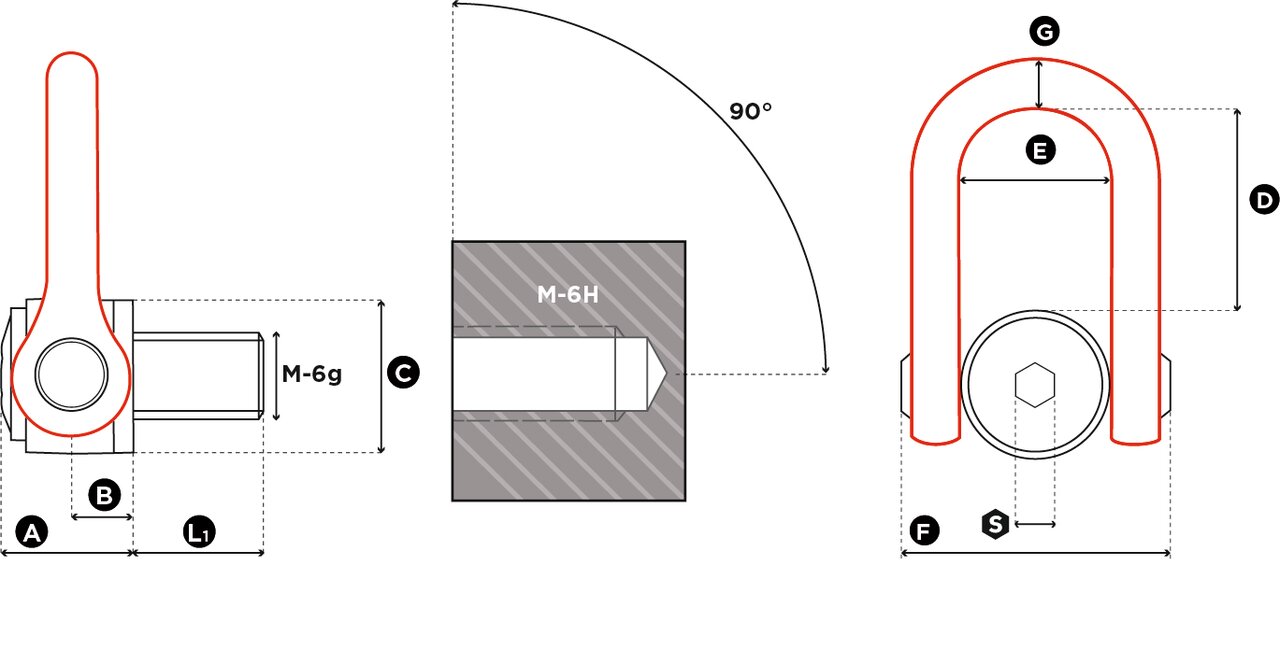

Art.nr Max last (WLL)
ton
Gänga Moment
Nm
StandardL1
mm
S
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Vikt
kg
CAD
11.42MEGA.DSS M 64 UP 26 M 64 (x6) 600 100 36 127 64 140 195 143 278 69 42
11.42MEGA.DSS M 72 UP 28 M 72 (x6) 700 110 36 127 64 140 195 143 278 69 43
11.42MEGA.DSS M 72X4 UP 28 M 72 (x4) 700 110 36 127 64 140 195 143 278 69 43
11.42MEGA.DSS M 80 UP 32 M 80 (x6) 800 120 36 127 64 140 195 143 278 69 44,5
11.42MEGA.DSS M 90 UP 36 M 90 (x6) 900 135 36 127 64 140 195 143 278 69 46,5
11.42MEGA.DSS M 100 UP 48 M 100 (x6) 1 000 150 36 127 64 140 195 143 278 69 49
UNC gäng också tillgänglig från UNC 2 "3/4" till UNC 4"
