Gaffelbeslag FCS - snabbinfästning

Ropeblock

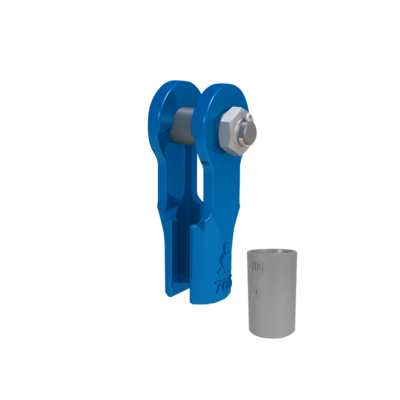

Utförande: Smidda gaffelbeslag för snabb infästning på alla typer av stållina. Hylsan gjuts fast på stålllinan. Levereras komplett med bult, mutter och saxpinne. Gaffelbeslaget finns även som rotationsfri modell, där hylsan inte roterar i beslaget.




  • Ytbehandling: Förzinkade.
  • Anmärkning: För mellanliggande lindiameter väljs närmast större beslag.
  • Varning: Jämför gaffelbeslagets och den aktuella linans minbrottlast.
Gaffelbeslag FCS - snabbinfästning
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Art.nr Benämning Min. brottlast
ton		 Ytbehandling TB
mm		 TL
mm		 For wire Ø
mm		 A
mm		 B
mm		 C
mm		 Ø H
mm		 Ø P
mm		 T
mm		 W
mm		 D
mm		 Ø D
mm		 Ø J
mm		 K
mm		 Vikt CAD
01-7015013B FCS 701 B 20 P 80 150 11-13 62 61 27 15 25 12 25 50 33 49 46 1,6
01-7015016B FCS 702 B 25 P 96 182 13-16 72 78 32 18 30 14 32 58 38 60 59 2,6
01-7015019B FCS 703 B 40 P 107 218 16-19 85 93 40 21 35 16 38 70 45 70 69 4,5
01-7015023B FCS 704 B 55 P 123 253 20-22 102 106 45 24 41 19 44 80 50 82 81 6,5
01-7015026B FCS 705 B 75 P 138 298 23-26 115 123 60 28 51 22 51 104 60 95 90 11
01-7015029B FCS 706 B 90 P 160 357 27-29 140 152 65 32 57 25 57 114 70 107 116 16

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.

Hämta CAD
Ladda ned
