Ropeblock

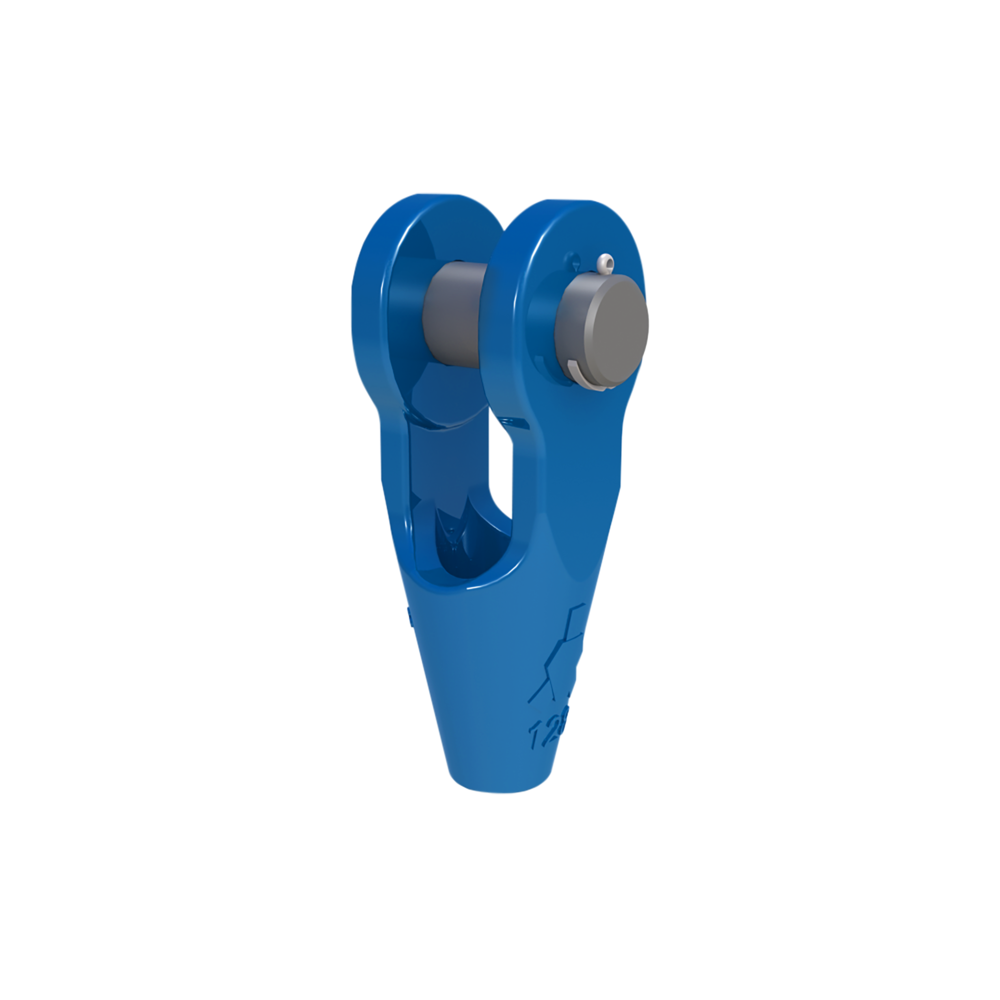

Gjutna gaffelbeslag för ingjutning med gjutmassa. För stållinediameter 6-203 mm (1/4”- 8”).

Finns med två typer av ytbehandling:

  • Modell OSS P: blåmålad. (OSS 196 - OSS 100 endast varmförzinkad)
  • Modell OSS PGALV: varmförzinkad.

Egenskaper:

  • Anslutning med bult och mutter.
  • Alla beslag ger 100% MBL vid angivet temperaturintervall.
  • Finns även med bult och mutter (typ OSS B).
  • Material: Seghärdat gjutstål.
  • Märkning: CE-märkning, Storlek, lindiameter och batch- eller serienummer.
  • Arbetstemperatur: Från -40°C till +110°C – 100% kapacitet.
  • Ytbehandling: OSS P: blåmålad / OSS P GALV: varmgalvaniserad.
  • Anmärkning: För mellanliggande lindiameter väljs närmast större beslag.
  • Varning: Jämför gaffelbeslagets och den aktuella linans minbrottlast.
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.
Benämning Lindiameter
mm
Min. brottlast
ton
ton
Finish Strand Ø
mm
A
mm
B
mm
C
mm
D
mm
Ø H
mm
Ø P
mm
T
mm
TL
mm
TB
mm
W
mm
Vikt
kg
OSS196P 6-7 8 Painted - 50 40 19 34 9 16 9 109 51 19 0,4
OSS197P 8-10 12 Painted - 57 45 22 42 13 20 11 124 63 21 0,7
OSS198P 11-13 20 Painted - 64 51 27 50 15 25 12 142 67 25 1
OSS199P 14-16 25 Painted 13 76 63 32 58 18 30 14 171 85 32 1,8
OSS100P 18-19 40 Painted 14-16 89 76 40 70 22 35 16 205 95 38 3
OSS104PGAL 20-22 55 Galvanized 18-19 101 89 45 80 25 41 19 235 110 44 4,6
OSS104P 20-22 55 Painted 18-19 101 89 45 80 25 41 19 235 110 44 4,6
OSS108P 23-26 75 Painted 20-22 114 101 60 104 29 51 22 275 128 51 8
OSS108PGAL 23-26 75 Galvanized 20-22 114 101 60 104 29 51 22 275 128 51 8
OSS111P 27-30 90 Painted 23-26 127 114 65 114 33 57 25 306 142 57 11
OSS111PGAL 27-30 90 Galvanized 23-26 127 114 65 114 33 57 25 306 142 57 11
OSS115PGAL 31-36 125 Galvanized 27-28 139 127 72 126 39 63 28 338 155 63 15
OSS115P 31-36 125 Painted 27-28 139 127 72 126 39 63 28 338 155 63 15
OSS118PGAL 37-39 150 Galvanized 30-32 152 162 80 142 42 70 30 394 177 76 22
OSS118P 37-39 150 Painted 30-32 152 162 80 142 42 70 30 394 177 76 22
OSS120P 40-42 170 Painted 33-35 165 165 88 156 45 76 33 418 187 76 27
OSS120PGAL 40-42 170 Galvanized 33-35 165 165 88 156 45 76 33 418 187 76 27
OSS125P 43-48 225 Painted 36-40 191 178 100 176 52 89 39 469 215 89 41
OSS125PGAL 43-48 225 Galvanized 36-40 191 178 100 176 52 89 39 469 215 89 41
OSS128P 49-54 280 Painted 42-45 216 228 108 194 59 95 45 552 244 101 60
OSS128PGAL 49-54 280 Galvanized 42-45 216 228 108 194 59 95 45 552 244 101 60
OSS130P 55-60 360 Painted 46-48 229 254 120 210 64 108 53 603 275 113 88
OSS130PGAL 55-60 360 Galvanized 46-48 229 254 120 210 64 108 53 603 275 113 88
OSS132P 61-68 425 Painted 50-54 248 273 133 236 75 121 60 654 300 127 118
OSS132PGAL 61-68 425 Galvanized 50-54 248 273 133 236 75 121 60 654 300 127 118
OSS135PGAL 69-75 460 Galvanized 56-62 279 279 138 240 81 127 73 696 335 133 155
OSS135P 69-75 460 Painted 56-62 279 279 138 240 81 127 73 696 335 133 155
OSS138P 76-80 560 Painted 64-67 305 286 146 252 88 133 76 737 355 146 186
OSS138PGAL 76-80 560 Galvanized 64-67 305 286 146 252 88 133 76 737 355 146 186
OSS140P 81-86 625 Painted 69-76 330 298 160 290 92 140 79 788 375 159 227
OSS140PGAL 81-86 625 Galvanized 69-76 330 298 160 290 92 140 79 788 375 159 227
OSS142PGAL 87-93 720 Galvanized 78-86 356 318 178 320 99 152 83 852 400 171 283
OSS142P 87-93 720 Painted 78-86 356 318 178 320 99 152 83 852 400 171 283
OSS144P 94-102 875 Painted 88-96 381 343 190 350 108 178 89 914 435 191 374
OSS144PGAL 94-102 875 Galvanized 88-96 381 343 190 350 108 178 89 914 435 191 374
OSS146PGAL 108-115 1 200 Galvanized 98-110 450 480 215 400 129 195 100 1 145 465 205 539
OSS146P 108-115 1 200 Painted 98-110 450 480 215 400 129 195 100 1 145 465 205 539
OSS150PGAL 120-130 1 400 Galvanized 112-124 500 500 250 450 147 220 110 1 250 525 225 761
OSS150P 120-130 1 400 Painted 112-124 500 500 250 450 147 220 110 1 250 525 225 761
OSS155P 135-140 1 600 Painted 125-132 540 497 263 480 157 240 140 1 300 590 230 1 067
OSS155PGAL 135-140 1 600 Galvanized 125-132 540 497 263 480 157 240 140 1 300 590 230 1 067
OSS160P 142-153 2 000 Painted 133-143 585 505 275 500 171 255 140 1 365 610 250 1 172
OSS160PGAL 142-153 2 000 Galvanized 133-143 585 505 275 500 171 255 140 1 365 610 250 1 172
OSS165P 154-165 2 220 Painted 144-154 630 530 300 550 185 275 150 1 460 640 260 1 441
OSS165PGAL 154-165 2 220 Galvanized 144-154 630 530 300 550 185 275 150 1 460 640 260 1 441
OSS170P 166-178 2 500 Painted 155-166 680 570 310 570 199 295 150 1 560 660 280 1 615
OSS170PGAL 166-178 2 500 Galvanized 155-166 680 570 310 570 199 295 150 1 560 660 280 1 615
OSS175P 180-191 2 800 Painted 167-179 725 600 325 600 213 310 155 1 650 689 300 1 907
OSS175PGAL 180-191 2 800 Galvanized 167-179 725 600 325 600 213 310 155 1 650 689 300 1 907
OSS180P 192-204 3 200 Painted 180-191 775 620 345 640 229 330 160 1 740 720 320 2 239
OSS180PGAL 192-204 3 200 Galvanized 180-191 775 620 345 640 229 330 160 1 740 720 320 2 239
