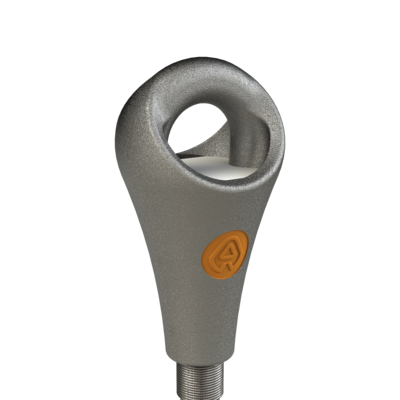

Linpäron för ingjutning.

Viktigt: Jämför linpäronets och den aktuella linans minbrottlast.

Material: Manganlegerat stålgjutgods G 120 Mn 50.
Märkning: Tillverkare, storlek och batch nummer.
Ytbehandling: Målade.

Säkerhetsfaktor: 5:1

Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

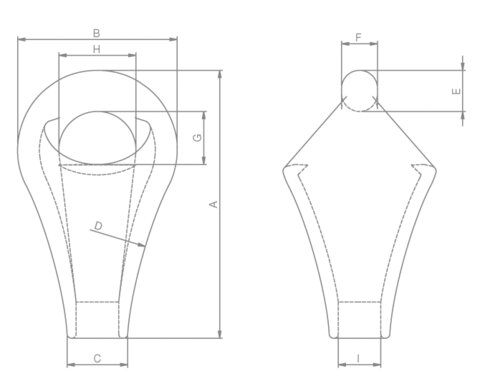

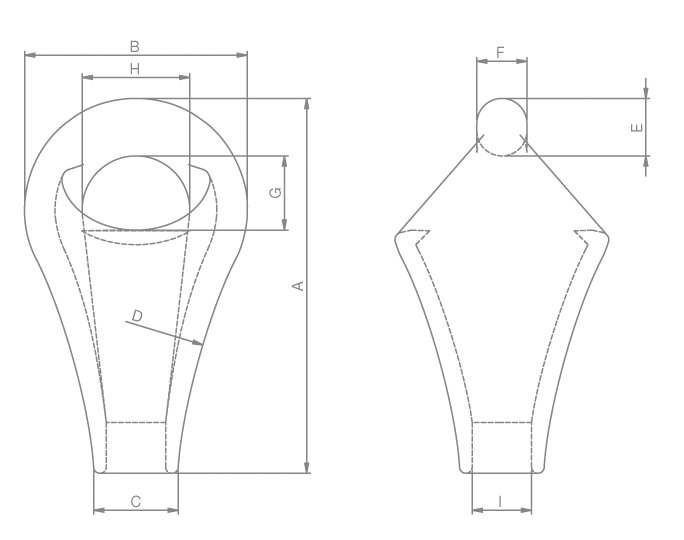

Art.nr	Benämning	Max last (WLL) ton	Min. brottlast	Lindiameter mm	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	I mm	Vikt kg
10.10NRPS02	RP-2	2	14	12-13	95	56	25	195	15,5	13,5	22	25	16	0,4
10.10NRPS03	RP-3	2,5	17,5	14-15	109	64	28	220	17,5	15,5	24	29	19	0,6
10.10NRPS04	RP-4	3	22,5	16-17	123	70	31	220	19,5	17,5	26	31	21	0,9
10.10NRPS05	RP-5	4,5	27,5	18-19	135	84	33	245	21	19	30	42	23	1,3
10.10NRPS06	RP-6	5	35	20-21	152	84	36	310	23	21	33	38	26	1,5
10.10NRPS07	RP-7	7	42,5	22-24	166	100	40	310	26	23	37	48	30	2,2
10.10NRPS08	RP-8	8	52,5	25-27	186	100	43	350	28	25	39	44	32	2,4
10.10NRPS09	RP-9	11	70	28-30	202	120	45	350	31	27	40	58	35	3,7
10.10NRPS10	RP-10	13	85	31-33	222	120	52	445	32	28,5	45	56	39	4,1
10.10NRPS11	RP-11	15	95	34-36	239	142	55	445	36	31,5	50	70	42	5,9
10.10NRPS12	RP-12	17	110	37-39	264	142	60	495	39	34,5	51	64	45	6,7
10.10NRPS13	RP-13	21	125	40-42	285	166	63	555	43	36,5	59	80	48	9,3
10.10NRPS14	RP-14	26	155	43-45	312	166	68	595	47	40	62	72	51	10,5
10.10NRPS15	RP-15	30	180	46-48	337	170	75	595	51	44	66	68	55	12,1
10.10NRPS17	RP-17	42,5	240	52-56	400	220	84	880	60	54	75	90	63	21,3

* Max last gäller vid arbete med gripskopa. För andra arbeten använd minst säkerhetsfaktor 5.

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.

Hämta CAD

Ladda ned

Kombination av linpäron och kopplingslänk

Nemags linpäron kan sammanlänkas med hjälp av Nemags kopplingslänkar för linpäron av samma storlek, alternativt länkar i andra storlekar i enlighet med tabellen nedan.

Linpäron nr.	Länk nr.
1
2
3	4
4	4-5
5	4-5-06
6	5-6-07
7	6-7-8-9
8	7-8-09
9	8-9-10
10	9-10-11
11	10-11-12
12	11-12-13
13	12-13-14
14	13-14-15
15	14-15
17	17
