Hem / Produkter / Stållinor & stållinetillbehör / Stållinetillbehör / Gjutbeslag & tillbehör / Öglebeslag CSS för ingjutning

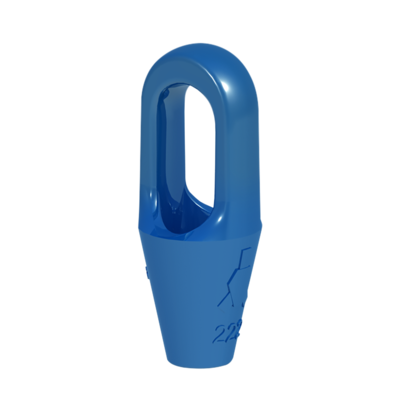

Utförande: Smidda öglebeslag för ingjutning med gjutmassa.

Märkning: Enligt standard, CE-märkning
Ytbehandling: Förzinkade. Målad offereras.
Standard: EN 10204
Anmärkning: För mellanliggande lindiameter väljs närmast större beslag.
Varning: Jämför öglebeslagets och den aktuella linans minbrottlast..

Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

Art.nr	Min. brottlast ton	For wire Ø mm	Strand Ø mm	Ytbehandling	TL mm	TA mm	A mm	B mm	C mm	Ø H mm	K mm	T mm	Vikt kg
10.10CSS296.GAL	8	6-7		G	101	37	50	40	11	9,1	22	13	0,3
10.10CSS297.GAL	12	8-10		G	119	43	57	48	14	12,6	25	18	0,5
10.10CSS298.GAL	20	11-13		G	140	51	64	59	17,5	14,6	30	23	0,7
10.10CSS299.GAL	25	14-16	13	G	162	67	76	65	21	18,1	36	26	1,4
10.10CSS200.GAL	40	18-19	14-16	G	194	76	89	78	27	21,9	42	32	2,2
10.10CSS201.GAL	55	20-22	18-19	G	224	92	101	90	33	24,9	47	38	3,8
10.10CSS204.GAL	75	23-26	20-22	G	253	104	114	103	36	28,8	57	44	5,4
10.10CSS207.GAL	90	27-30	23-26	G	282	114	127	116	39	32,9	65	51	7
10.10CSS212.GAL	125	31-36	27-28	G	312	126	139	130	43	39,2	71	57	10
10.10CSS215.GAL	150	37-39	30-32	G	358	136	152	155	51	42,5	81	63	13
10.10CSS217.GAL	170	40-42	33-35	G	390	146	165	171	54	45,5	83	70	17
10.10CSS219.GAL	225	43-48	36-40	G	443	171	190	198	55	52,5	93	76	26
10.10CSS222.GAL	280	49-54	42-45	G	502	193	216	224	62	59,1	100	82	37
10.10CSS224.GAL	360	55-60	46-48	G	548	216	228	247	73	65,1	112	92	50
10.10CSS226.GAL	425	61-68	50-54	G	257	241	248	270	79	73,4	140	102	66
10.10CSS227.GAL	460	69-75	56-62	G	644	273	279	286	79	79,4	159	124	91
10.10CSS228.GAL	560	76-80	64-67	G	696	292	315	298	83	88,2	171	133	117
10.10CSS229.GAL	625	81-86	69-76	G	743	311	330	311	102	92,4	184	146	125
10.10CSS230.GAL	720	87-93	78-86	G	788	330	356	330	102	98,8	197	159	176
10.10CSS231.GAL	875	94-102	88-96	G	845	362	381	356	108	107,8	216	178	228
10.10CSS233.GAL	1 200	108-115	98-110	G	1 000	405	450	425	125	129,5	235	190	323
10.10CSS240.GAL	1 400	120-130	112-124	G	1 150	450	500	525	125	147,1	260	200	447
10.10CSS245.GAL	1 600	135-140	125-132	G	1 185	520	540	495	150	153,9	290	220	645
10.10CSS250.GAL	2 000	142-153	133-143	G	1 285	545	585	530	170	171,1	305	240	741
10.10CSS255.GAL	2 220	154-165	144-154	G	1 370	575	630	565	175	185,1	330	250	860
10.10CSS260.GAL	2 500	166-178	155-166	G	1 450	595	680	590	180	199,1	330	270	985
10.10CSS265.GAL	2 800	180-191	167-179	G	1 535	625	725	620	190	213	350	290	1 183
10.10CSS270.GAL	3 200	192-204	180-191	G	1 635	690	775	650	210	228,5	395	305	1 487

G = Galvaniserad

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.

Hämta CAD

Ladda ned
