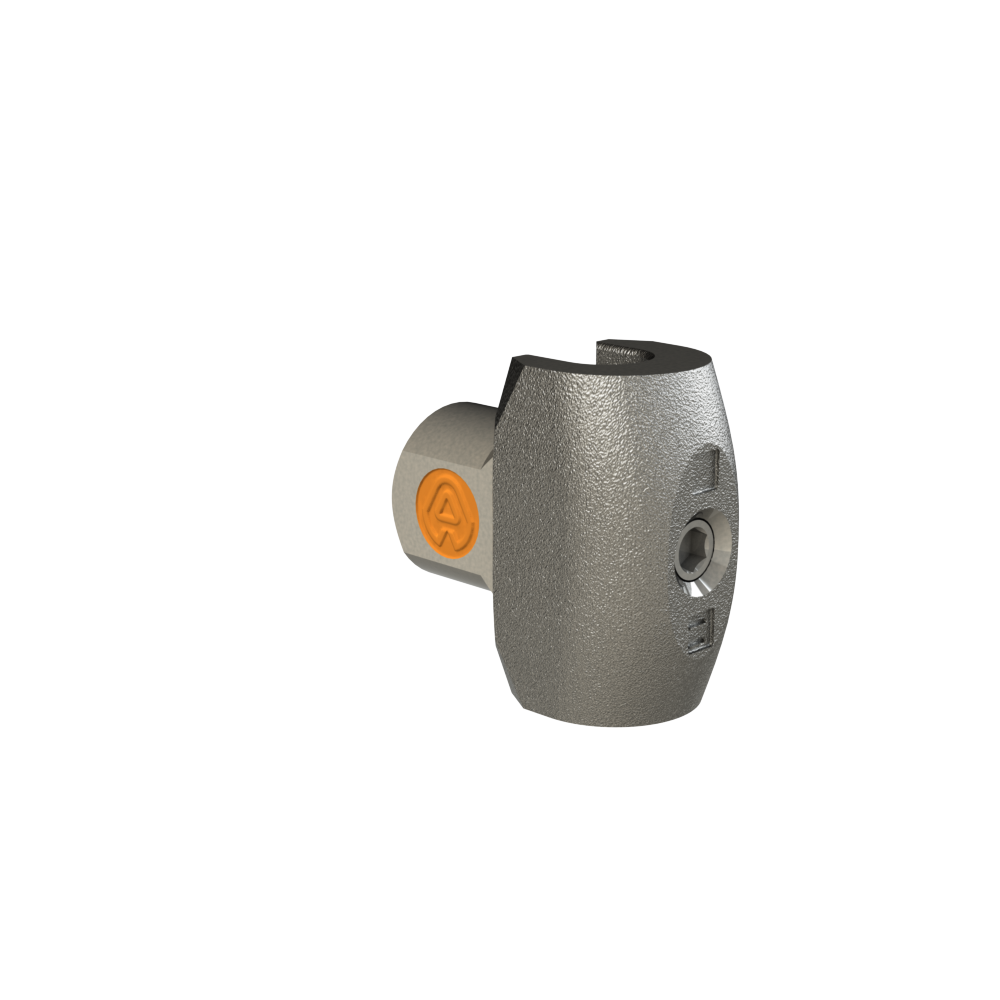

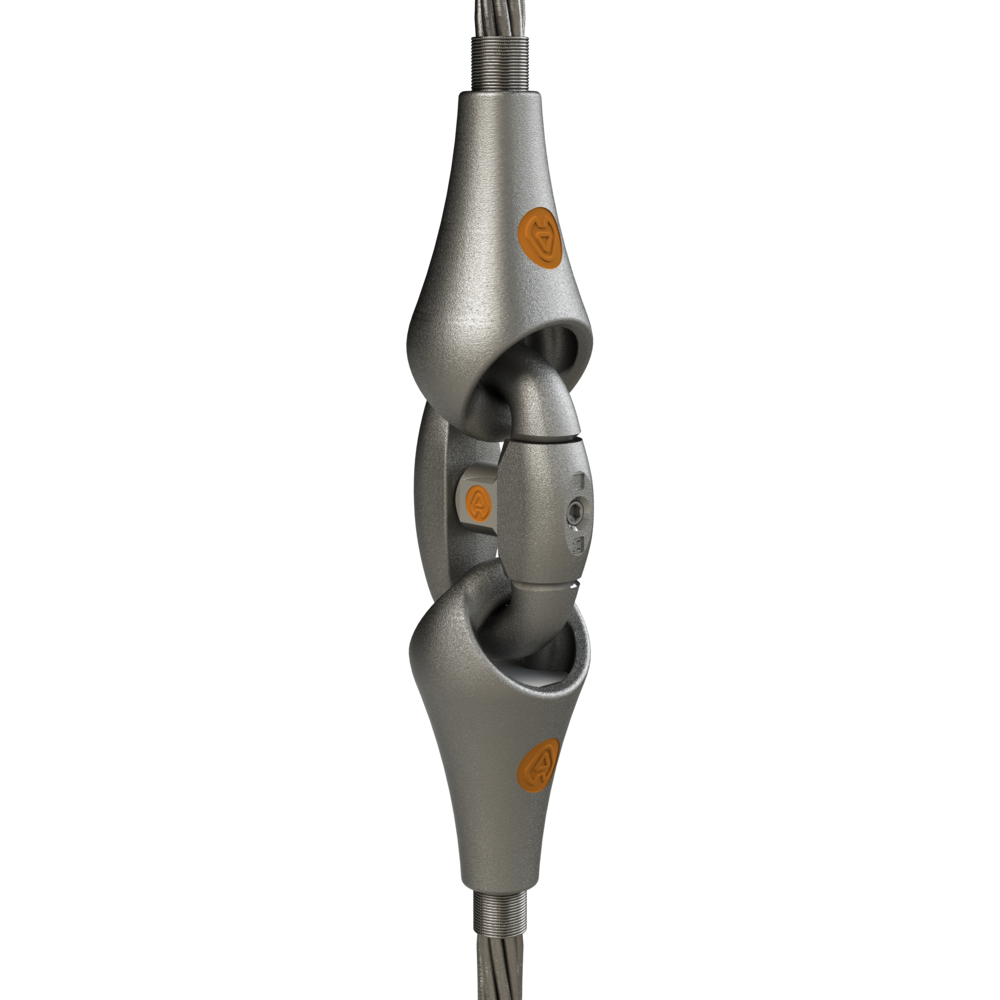

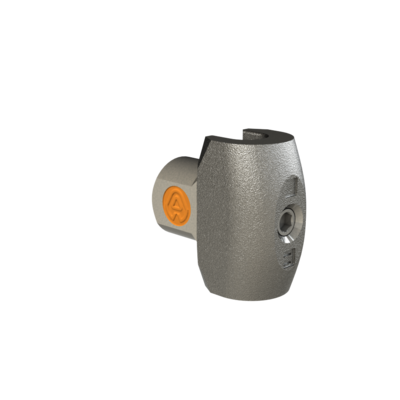

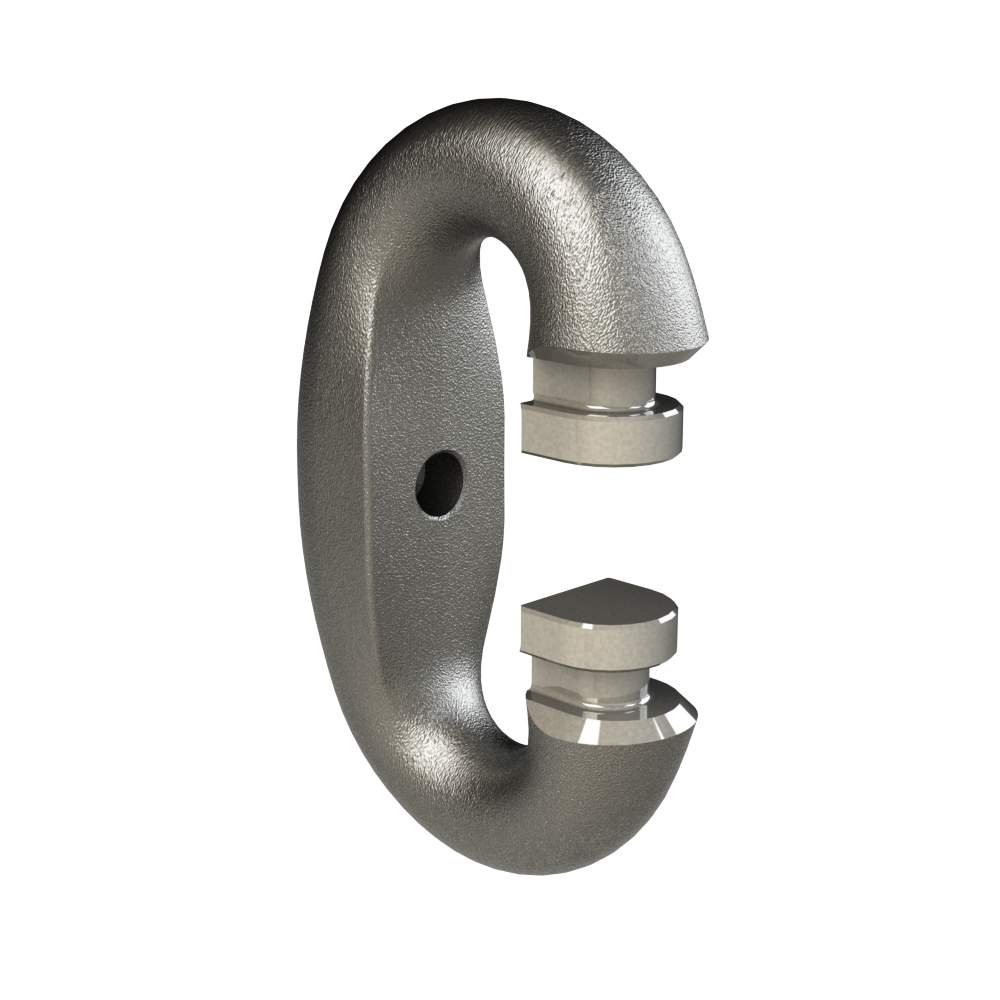

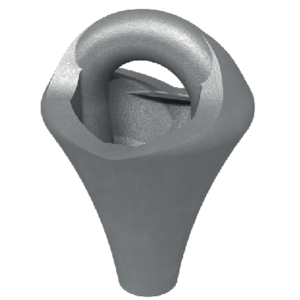

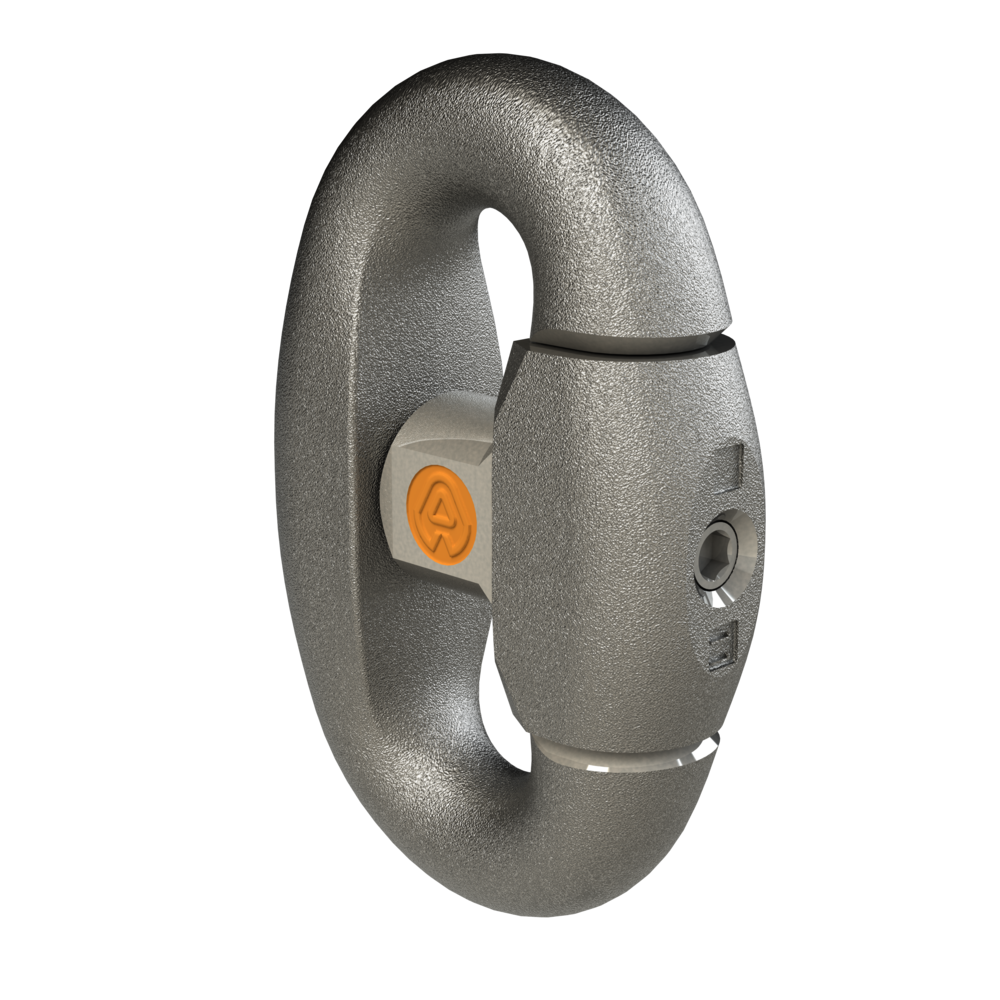

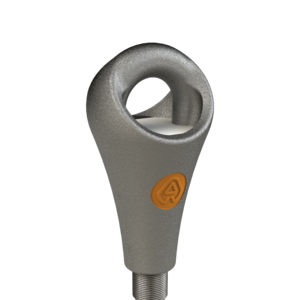

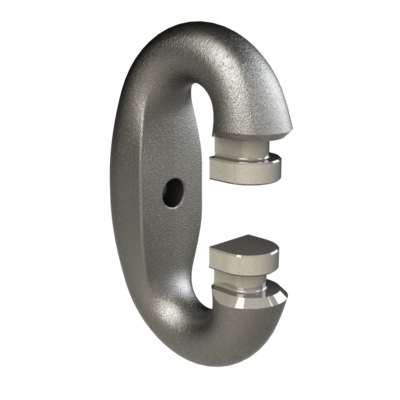

Nemag kopplingslänk har utformats för att bli en pålitlig, enkel och säker kopplingsmetoden för stållinor, med hjälp av linpäron, och kätting. Kontaktytan på C-formens snittytor har härdats, vilket förlänger ger en avsevärt längre livslängd. Konstruktionen på låskomponenterna säkerställer tillförlitlig funktion – även under påfrestande omständigheter. Låskomponenterna är utbytbara.

Tillval:

Som tillval till kopplingslänken kan följande offereras:

  • Låsnyckel speciellt utformad för Quick Release Link. Denna nyckel har ett sexkantigt huvud som passar i nyckelhålet på låsstycket. Det horisontella handtaget ger tillräckligt grepp för att kunna öppna eller stänga alla låsstycken med en kort rörelse. Den spetsiga delen av handtaget kan användas för att ta bort smuts på utsidan (av nyckelhålet).
  • Provbelastning av kopplingslänken, som utförs av tillverkaren.
  • NDT-test efter provbelastning, för att påvisa eventuell sprickindikering.



Varning: Arbetsbelastningen är den rekommenderade maximala belastningen för greppoperationer när kopplingslänkar och linpäron passerar över en speciell kabelskiva. För andra applikationer måste en säkerhetsfaktor i linje med officiella internationella och nationella riktlinjer följas.



The working load is the recommended maximum load for grabbing operations when Quick Release Links and Rope Pear Sockets are passing over a special cable sheave. For other applications a safety factor in line with official international and national guidelines has to be adhered to.

  • Material: Seghärdat stål.
  • Märkning: Enligt standard, CE-märkning
  • Standard: EN 1677-1
Välj en rad från tabellen nedan och klicka sedan på knappen "Lägg i offert" för att skicka offertförfrågan.

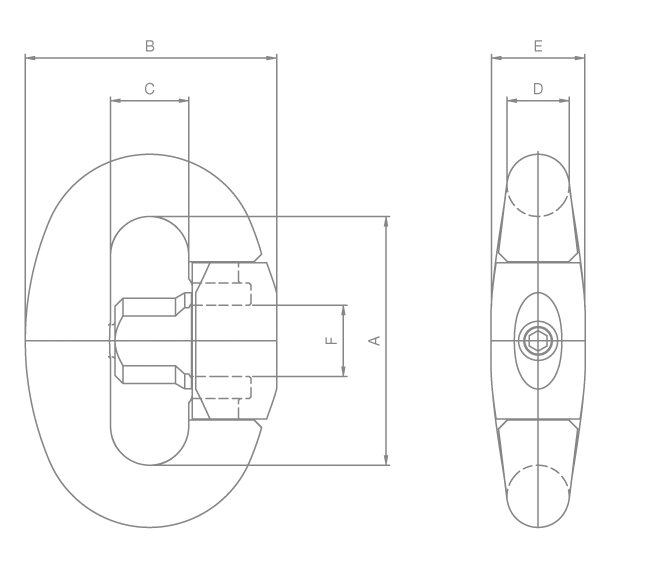

Art.nr Benämning Max last (WLL) Min. brottlast A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
Vikt
kg
CAD
10.12NQRL04 RL-4 3 25 76 76 24,5 19 30 21 0,9
10.12NQRL05 RL-5 4,5 33 84 84 27 21 32,5 23 1,2
10.12NQRL06 RL-6 5 37,5 92 92 29,5 23 35 25 1,5
10.12NQRL07 RL-7 7 49 100 100 32 25 38 28 2
10.12NQRL08 RL-8 8 54 108 108 34,5 27 40,5 31 2,5
10.12NQRL09 RL-9 9,5 60 116 116 37 29 43,5 34 3,1
10.12NQRL10 RL-10 12 75 128 128 40,5 32 48 37 4,4
10.12NQRL11 RL-11 15 95 140 140 44 35 53 40 5,7
10.12NQRL12 RL-12 17 110 152 152 47,5 38 57 43 7,2
10.12NQRL13 RL-13 21 135 164 164 51 41 61,5 46 8,7
10.12NQRL14 RL-14 26 160 176 173 54 44 66 50 11
10.12NQRL15 RL-15 30 175 188 188 58 47 70,5 52 13,5
10.12NQRL17 RL-17 42,5 260 222 222 68 56 84 62 23

Ladda ned CAD-fil

Ladda ned CAD-fil genom att välja önskad produkt i tabellen ovan och önskat format i rullisten nedan. Klicka på "Hämta CAD". När mätaren har nått 100% kan du klicka på ikonen för att ladda ned filen. Observera att CAD-filer endast finns tillgängliga om ikonen till höger i tabellen ovan är färgad.
